Задавались вопросом, как установить 2 din магнитолу в ВАЗ 2110 ? Сделать так вполне реально, но для более удобного управления такой магнитолой, ее нужно разместить, как можно выше, а там блок САУО. Поэтому в этой же статье рассмотрим еще, как сделать перенос блока управления отопителем вниз.

Разберем по порядку:

Как перенести САУО вниз
Как сделать 2din в ВАЗ 2110

Перенести блок управления печкой ВАЗ 2110 вниз

Итак, чтобы перевернуть рамку панели в десятке, ее потребуется снять и немного доработать (подпилить по месту).

"Гребаный таз!!!"

Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать - это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Узнать подробности >>

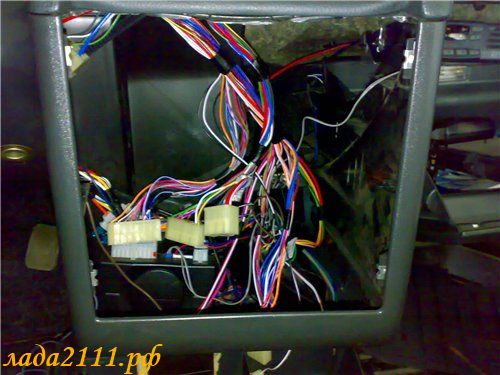

	Чтобы снять рамку панели нужно убрать верх тоннеля. Откручиваем саморезы сбоку около сидений и внизу у ног водителя и пассажира. Снимаем из посадочных гнезд все блоки (САУО, БСК, БК, магнитолу и т.д.). Откручиваем полочки и переносим все жгуты проводов к корпусу отопителя.

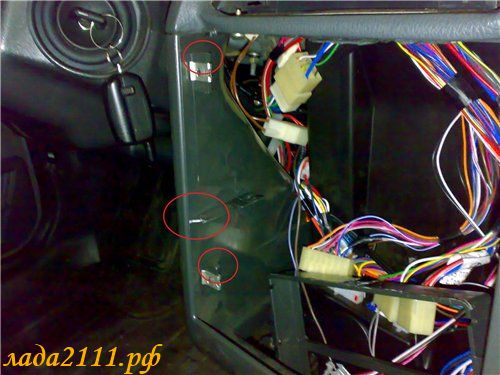

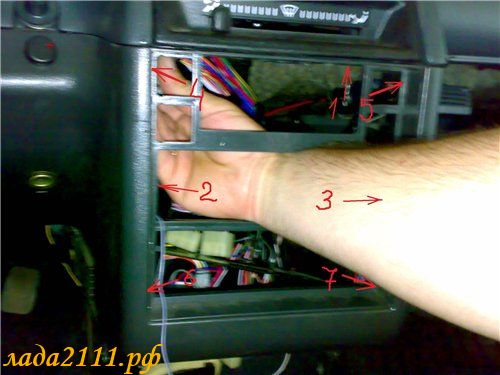

	Открываем бардачок и откручиваем саморез под номером 1 (его шляпка смотрит на моторный шит). Саморезы 2 и 3 откручиваем длинной отверткой , снизу со стороны тоннеля. Для откручивания саморезов 4,5,6,7 понадобится короткая крестовая отвертка. Последний саморез находится в труднодоступном месте (в районе жгута проводки (на фото вверху за рукой ))

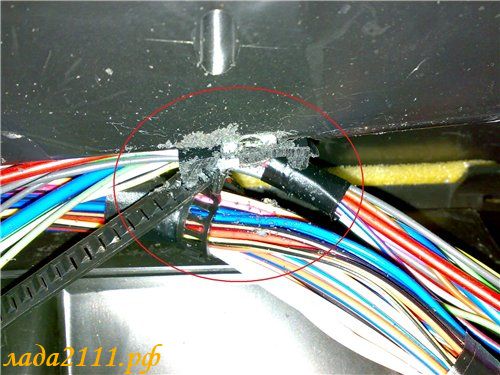

	Рядом с этим саморезом проходит проводка, аккуратно не повредите ее. Освобождаем жгут проводов, чтобы длинны хватило для подключении блока САУО.
	Открученную рамку с полками вынимаем через низ.

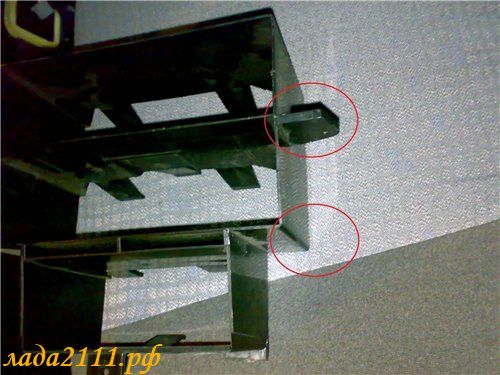

	Эти саморезы откручивать не нужно

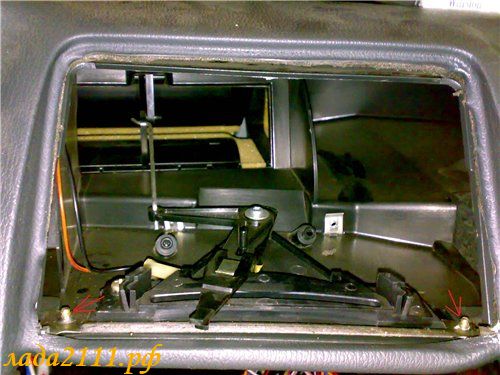

	Панель без рамки и полок.
Теперь нужно доработать рамку панели: Переделать рамку панели для переворота на 180градусов и под 2din магнитолу (этот способ см.ниже) Переделать рамку панели для переворота на 180градусов без вырезания перегородок. (этот пункт подробно дальше)
Вырезаем часть рамки, которая указана на фото.
На левой части рамки делаем надрез или удаляем часть пластика на панели (средний овал на рисунке).

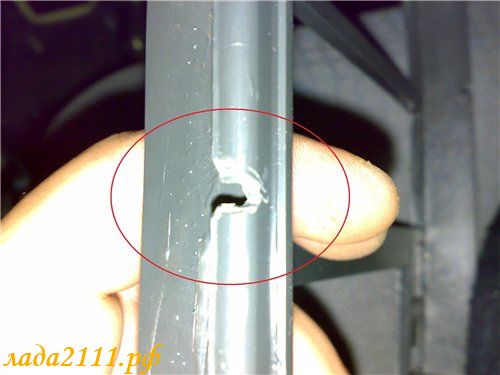

	Чтобы сместить рамку вверх, просверливаем отверстия на всех креплениях рамки. Маленький круг - отверстие до переделки.

В панели на всех 4-х кронштейнах крепления рамки удаляем верхнюю часть уголка.

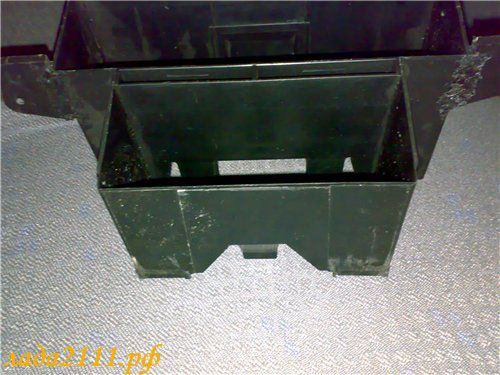

Теперь нужно немного переделать полки. Крепление, которое сломали и второе крепление - спиливаем.

Переносим боковые крепления полки, их будет достаточно, кроме того она будет опираться на вставные блоки, что придаст большей устойчивости.

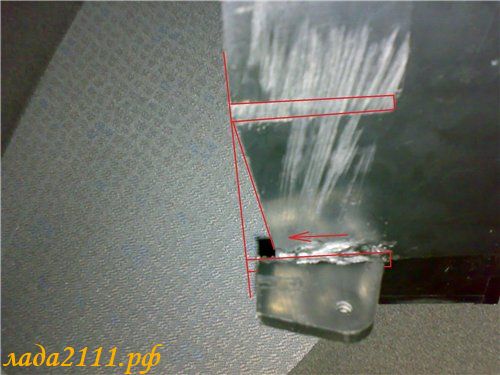

	Отрезаем крепления и переносим их (припаять/приклеить) ниже к полочке. Т.к. полка в этом месте немного сужается, то крепления нужно перенести так, чтобы они остались на одной линии со старым расположением.
	Вставляем рамку в панель и наживляем на саморезы. Вставляем по углам заглушки для кнопок и проверяем, чтобы рамка была закреплена ровно по всему периметру. Затягиваем крепления саморезов.
	Для установки блока печки внизу панели потребовалось спилить часть перегородки.

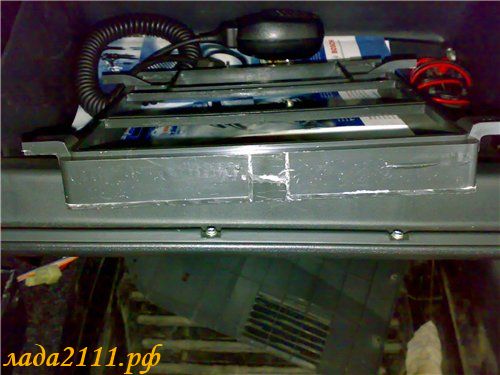

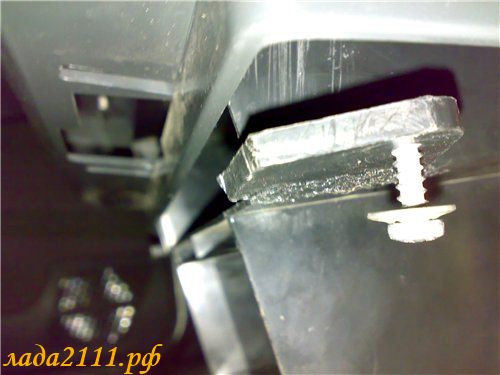

Устанавливаем полку и рамке и закрепляем на саморезы. Заводим крепления на панели в проточки и затягиваем. Схематично это выглядит так.

Проводку прокладываем согласно новому расположению блоков в панели. Устанавливаем верх тоннеля. Все.

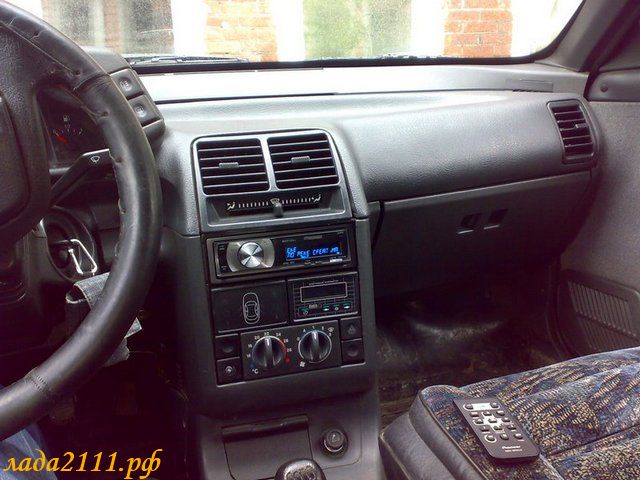

Вот так окончательно выглядит блок управления отопителем внизу панели.

2din в ВАЗ 2110

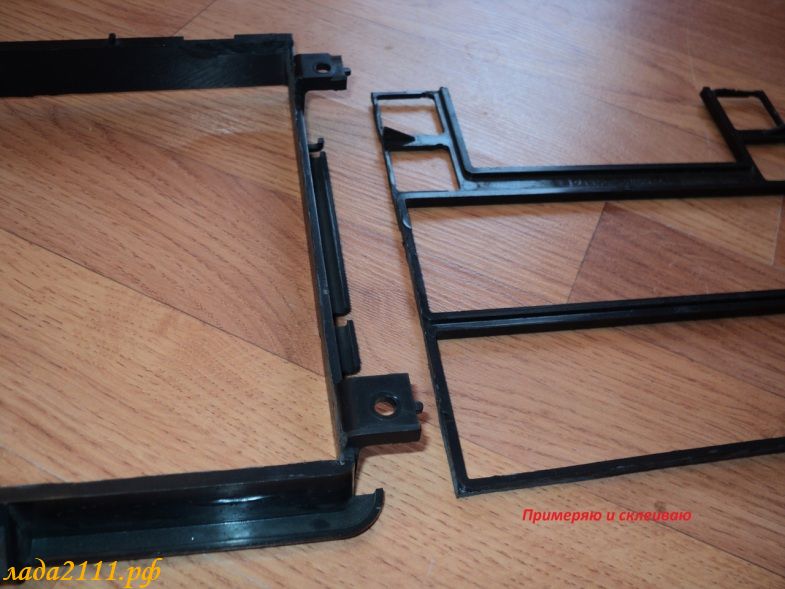

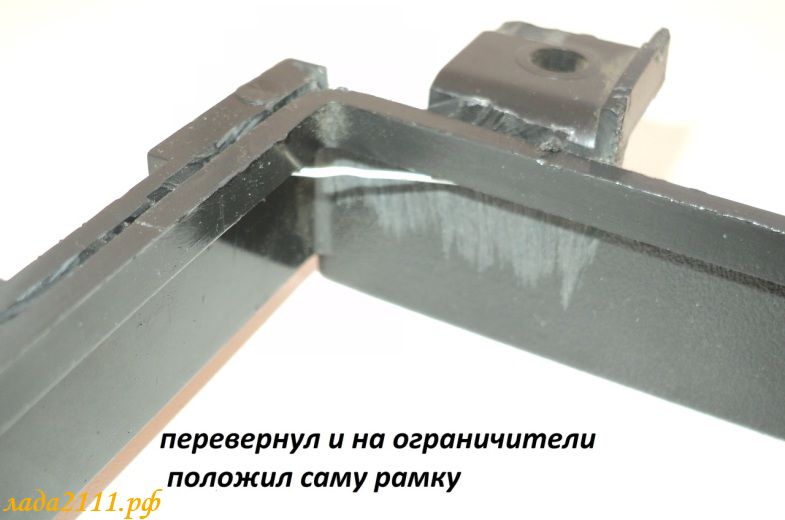

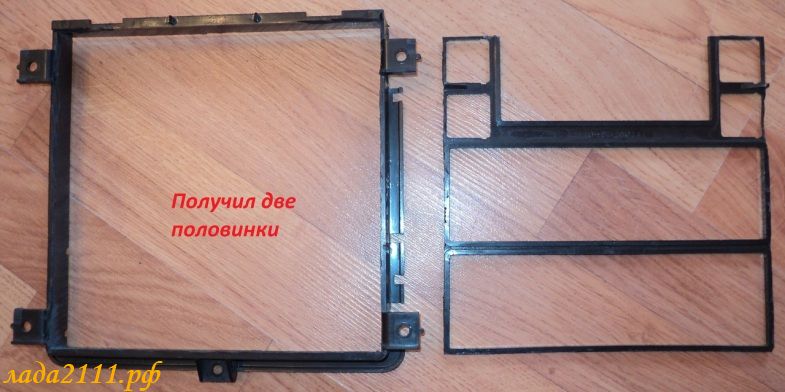

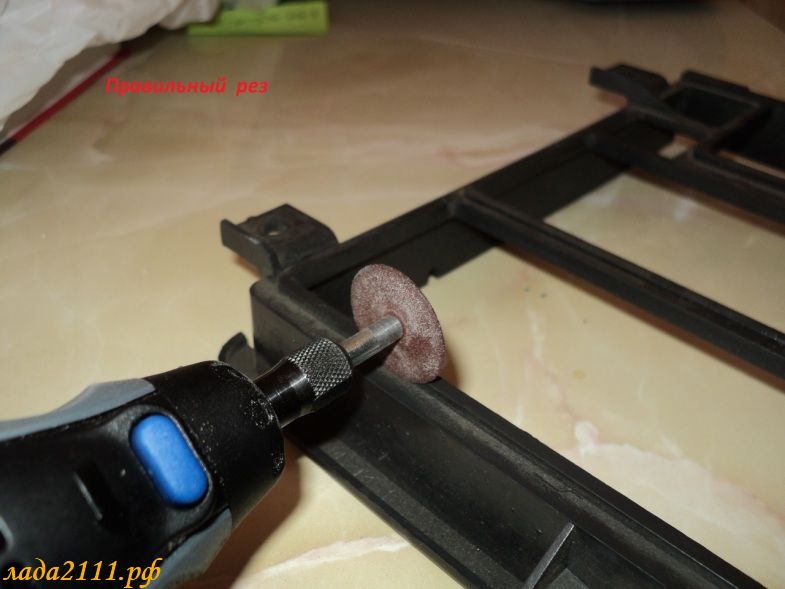

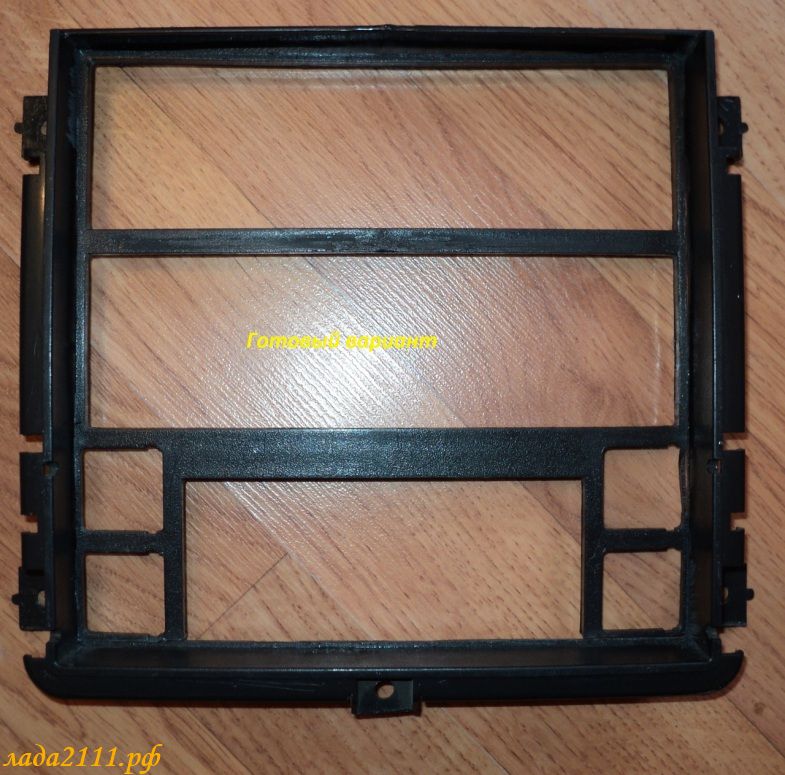

Чтобы разместить магнитолу в два слота, нужно удалить часть перегородок. Весь процесс доработки рамки показан на фото:

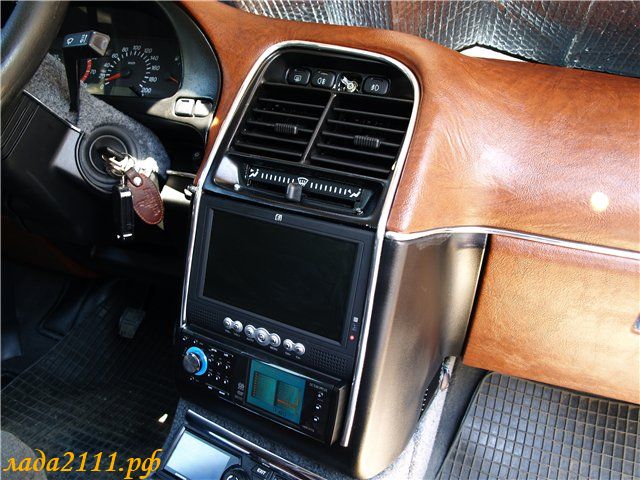

Вот так смотрится 2din магнитола в десятке.

Заключение

Чтобы перевернуть рамку панели в ВАЗ 2110 потребуется много времени (1,5-3дня) и терпения. Управлять магнитолой, когда она в самом вверху панели заметно удобнее, особенно когда вместо дефлектора установлен монитор. А если перенести блок управления печкой в тоннель, тогда проблем с доработкой рамки будет на много меньше.

Источник фото:

САУО подъем с переворотом с форума Zavgar.info
Про перенос блока САУО с форума autolada.ru
Перенос блока управления отопителем вниз с сайта Drive2.ru
Правильное расположение магнитофона! с сайта Drive2.ru
Перенос головного устройства в верхнюю секцию с сайта Drive2.ru
Вопрос по 2DIN магнитоле с форума my2110.ru

Ключевые слова:

сауо

Интересный сайт? Поделись с друзьями

У меня просьба, я не где не сталкивался с тем что бы в ваз 2110 с евро панелью стояла 2 DIN штатная магнитола от приоры. Если есть такая возможно найти фото как смотрится штатная магнитола на десятке было бы очень приятно.
Хотелось просто перед переходом в 2 DIN всё рассмотреть.

#15 NickAdmin 15.01.2016 17:44

Aloneo212, такая что ли?

#16 Aloneo212 15.01.2016 17:48

Нет старого образца ) Где у приоры панель старая .

#17 NickAdmin 16.01.2016 08:40

Aloneo212, тип этой?
http://xn--2111-43da1a8c.xn--p1ai/tuning-salona/1197-install-mmc-kalina-2-vaz-2110.html

#18 Aloneo212 16.01.2016 10:47

Нет вот название это штатной магнитолы от приоры 21700790001000

#19 DeKgO 17.07.2017 15:49

Я поставил) пока что все колхозно, но панель переделывать буду, так что все будет красиво. вот аварийка:
(СТАРАЯ ФОТКА, САУО УЖЕ ВНИЗУ)

А вот сауо:

А вот куда я перенес БСК (от 2115) + поставил новый прикуриватель с вольтметром и 2 USB портами на 1 и 2.1 Ампер (с алиэкспресс за 400р)

P.S. я знаю, белые саморезы - уродство)) Там уже стоят черные, незаметные) Просто фоткал как только поставил

#20 СергейКР 12.11.2019 13:54

Касательно переноса блока САУО вниз на ВАЗ 2110. Чтобы не "пилить" направляющую (полочки), можно ли использовать "полочки" от ВАЗ 2112 (там все три полки одинаковые)? Рамку переделать, а полки взять от 2112, работы в два раза меньше! Может кто знает есть ли различия в габаритных размерах и креплении?
