Усилитель рулевой рейки (установка, преимущества и недостатки)

Усилитель щитка передка (УЩП), а в народе усилитель рулевой рейки применяется для повышения жесткости щитка передка ВАЗ десятого семейства, Самар и Приоры. Уменьшает амплитуды перемещений картера рулевой рейки: в продольном направлении в 2 раза, в поперечном — в 5 раз. Что конкретно меняет такой усилитель и есть ли смысл его устанавливать ?

Что дает усилитель щитка передка

Производителей желтого железа для автомобилей множество, от известных фирм до подпольных без маркировок. Если на первый взгляд разницы можно не заметить (какие могут быть отличия, железка и есть железка), то при последующей установке могут появится "подводные камни". Например, отверстия креплений не совпадают с штатными, приходится где-то поработать напильником, а где-то монтировкой.
Я предлагаю рассматривать усилитель щитка передка ТехноМастер, и делаю это не из рекламных соображений, а потому что их продукция проверена не одним автолюбителем, а отзывы говорят, что проблем с установкой не возникает.

Усилитель рейки ТехноМастер (КОД 5301.0100.04). Цена 650 рублей. Купить усилитель щитка передка можно на официальном сайте, либо в интернет-магазинах (раздел "Тюнинг").

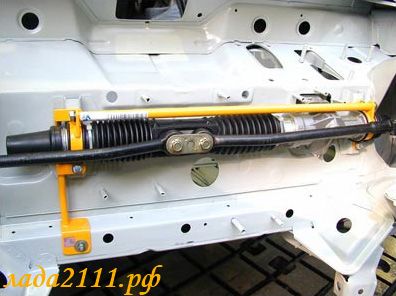

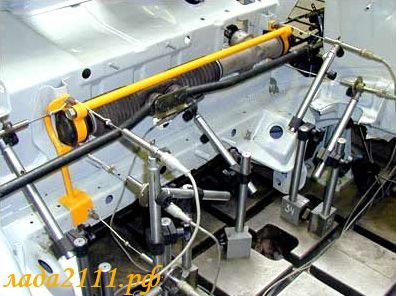

Конструкция усилителя разработана совместно со специалистами АВТОВАЗа, и испытана в лабораториях ДТР. Выводы из отчета:

• — Съемный усилитель щитка передка снижает деформацию щитка передка в зоне кронштейнов крепления картера и перемещение шпилек крепления картера при нагрузке на рулевом колесе ±40 Н*м в два раза.
• — Перемещение картера после установки усилителя снижается в 2,5 раза, а углы поворота рулевого колеса уменьшаются примерно на 10 градусов.

Пояснение: при нагрузке на рулевом колесе ±40 Н*м углы поворота рулевого колеса без усилителя составляют 53—54 градуса и 42—45 градусов — с усилителем.
Другими словами он предназначен для повышения жесткости щитка передка, уменьшения перемещений картера рулевого механизма и, как следствие, улучшения управляемости автомобиля.

Дорожные испытания конструкции выполнены испытателями журнала «За рулем» на автополигоне НАМИ в г. Дмитрове.
Не смотря на дождь, прошедший после завершения испытания «переставка» в серийной комплектации автомобиля, с установленным усилителем щитка передка скорость проведения этого маневра возросла на 3—4 км/час даже при таких условиях.
Кстати, вот та самая статья с сайта ЗаРулем.

---

Зачем нужен усилитель рейки на ВАЗ

Если говорить про десятку, то щиток передка на этих автомобилях не такой жесткий, как на иномарках. Если края зафиксированы, то центр подвижный, а на нем как раз прикручена рейка. Таким образом, при вращении руля рулевая рейка "гуляет" вместе с основой. Речь идет о небольших величинах, которые усилитель щитка сводит к минимуму. Положительный эффект после установки усилителя особенно заметен на ВАЗ 2110-12, меньше на Самаре и Приоре (у семейства Самара конструкция моторного щита другая).
В результате на холостом ходу руль не дрожит, как раньше, стало более четкое управление, и если крутить руль на месте, то панель больше не скрепит.

---

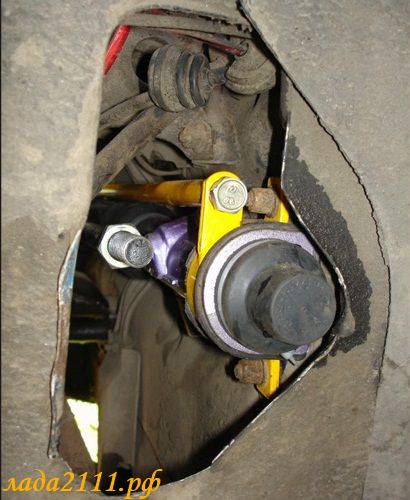

Установка усилителя рулевой рейки

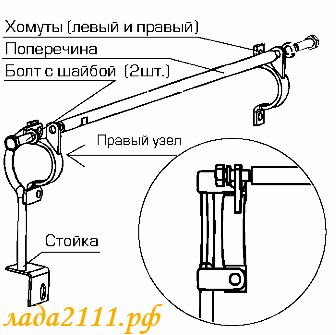

Установить усилитель щитка передка своими руками сможет любой в течении 1-2 часов. Для этого понадобятся гаечные ключи на 10, 13 и два ключа на 17. Обратите внимание на то, что левый и правый хомуты зеркально симметричны.

1. Снимите левый (по ходу движения автомобиля) хомут. Установите на шпильки левый хомут усилителя проушиной поперечины вверх. Затяните гайки.
2. Замените правый хомут. Поверх него наденьте на шпильки проушины стойки. Опорный уголок стойки наденьте пазом на шпильку поперечного бруса кузова, предварительно сняв с нее держатель трубки адсорбера (если таковой имеется). Держатель трубки наденьте поверх уголка и притяните весь пакет к брусу кузова через большую шайбу (6х25). Затяните все гайки.
3. Установите поперечину. Вставьте в отверстия проушин на хомутах болты с пружинными шайбами и вверните их в поперечину. Затягивайте оба болта одновременно.

В случае, если хомуты перепутаны местами - в конструкции появится зазор 10 мм между поперечиной и проушинами хомутов. Поменяйте хомуты местами.

---

Заключение

Устанавливать усилитель щитка передка или нет - личное дело каждого. Большая часть тех, кто установил этот усилитель заметили "приход" и не жалеют о потраченных деньгах и времени на установку. Однако, есть те, кто совсем не заметил разницы и считает эту продукцию бесполезной. Для получения большего эффекта некоторые советуют установить вместе с этим еще и распорку стоек. Стоит отметить, что усилитель рейки сертифицирован и не повлияет на прохождение технbческого осмотра.

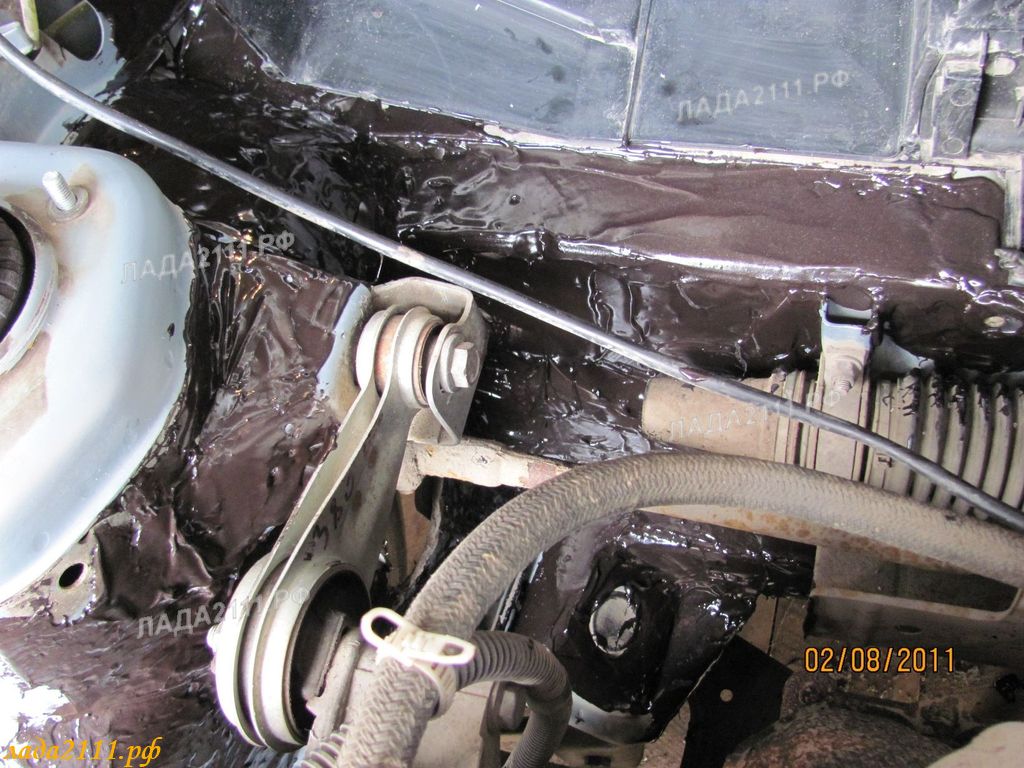

Кстати, усилить щиток передка можно с помощью специальной мастики.
