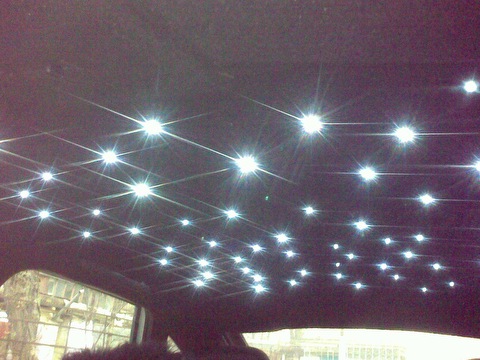

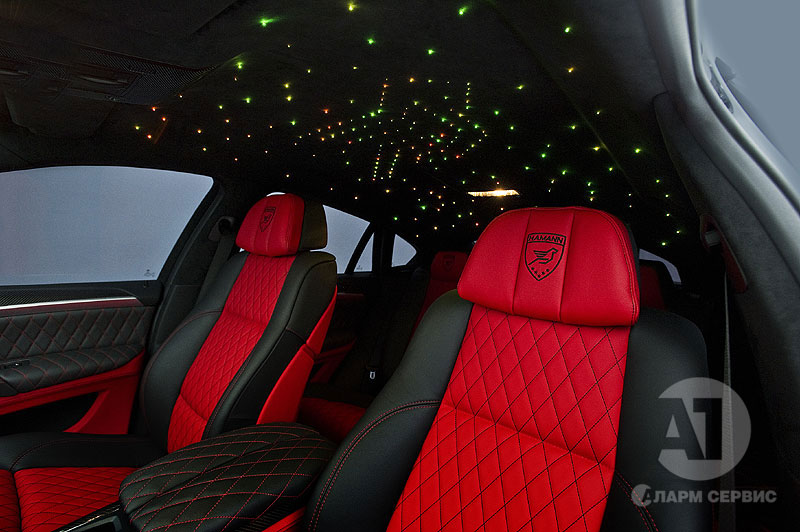

Сделать эксклюзивную подсветку салона можно достаточно просто. Нужно установить множество светодиодов в потолок автомобиля и тогда "Звездное небо" будет не только освещать весь салон, но и приятно удивлять Ваших пассажиров :)

Когда я первый раз увидел фотоотчет по установке светодиодов в потолок, то мне эта идея показалась интересной и свежей.
Но когда я попробовал поискать проекты "Звездное небо в автомобиль", то был удивлен тем, что оказывается такое освещение салона практикуется уже давно не только в автомобилях, но и в обычных квартирах :)

"Гребаный таз!!!"

Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать - это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Узнать подробности >>

Идея сделать подсветку салона не плафоном освещения, а множеством светодиодов очень интересная и красивая.
И вариантов такой подсветки может быть множество. Например, можно:

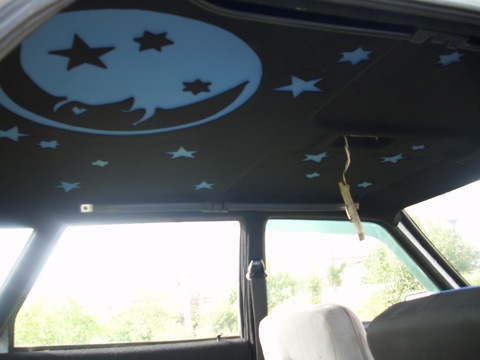

Пофантазировать с размещением светодиодов на потолке (разместить равномерно или в произвольной форме, а может выложить некую фигуру)
Использовать разные светодиоды по силе свечения (ведь звезды на небе тоже светят не одинаково ярко :) )
Использовать разный цвет светодиодов (изобразить интересную разноцветную картину неба группируя диоды по цветам)

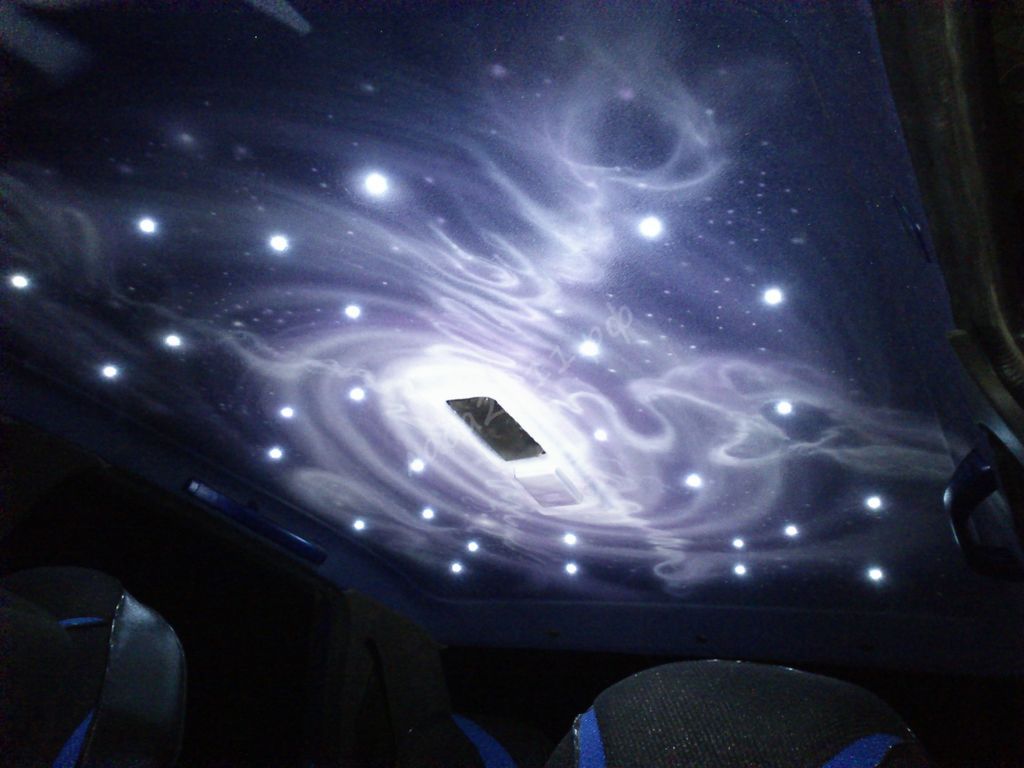

Использовать разный фон потолка (например, перетянуть потолок автомобиля в черный цвет)

Рассмотрим на одном конкретном примере, как можно установить "Звездное небо" в ВАЗ 2110:

"Звездное небо" в автомобиль своими руками

Понадобится:

Карпет (2 погонных метра)
Клей (аналог Титана, 2 банки)

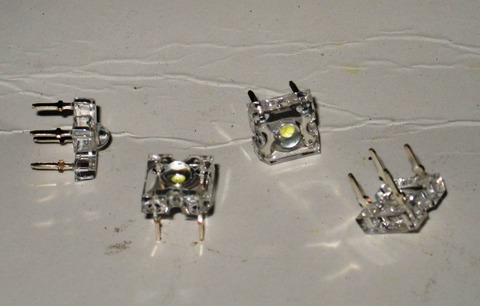

Светодиоды (белые 10мм и синие 5мм) - использовал 24шт. обычных китайских светодиода. Цена 20р/шт. Итого 480р.

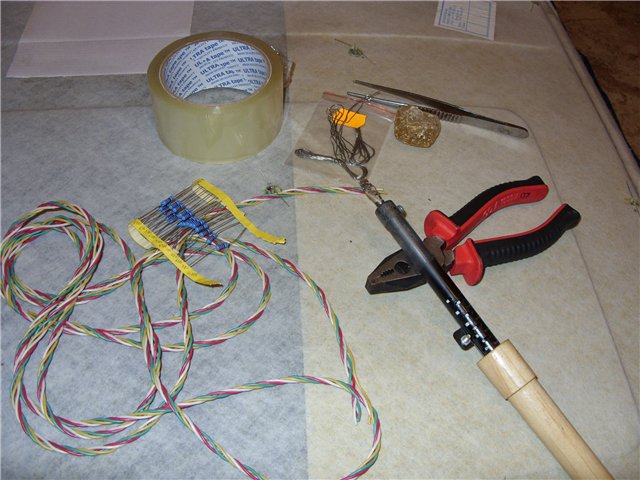

Радиодетали (стабилизатор, резисторы, конденсатор, диод, переключатель)
Провода (взял многожильный кабель (гибкий) и распотрошил его)
Инструменты (нож, ножницы, прищепки и пр.)

После я заметил, что белые светодиоды лучше покупать 5мм, они светят так же как 10мм, но будут менее заметны.

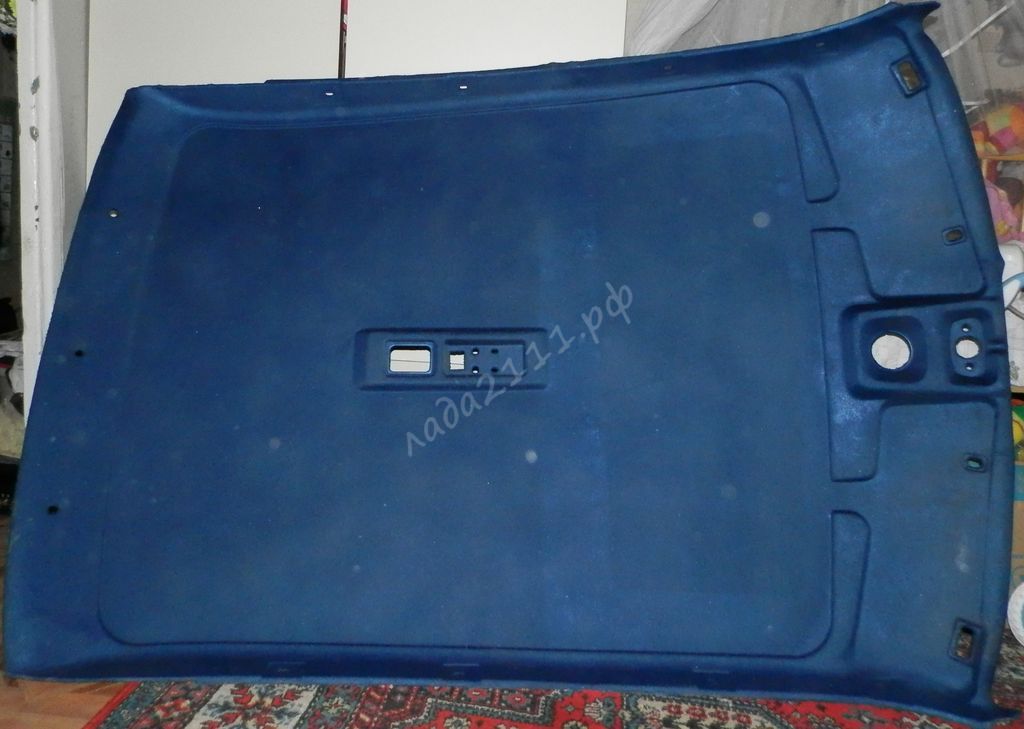

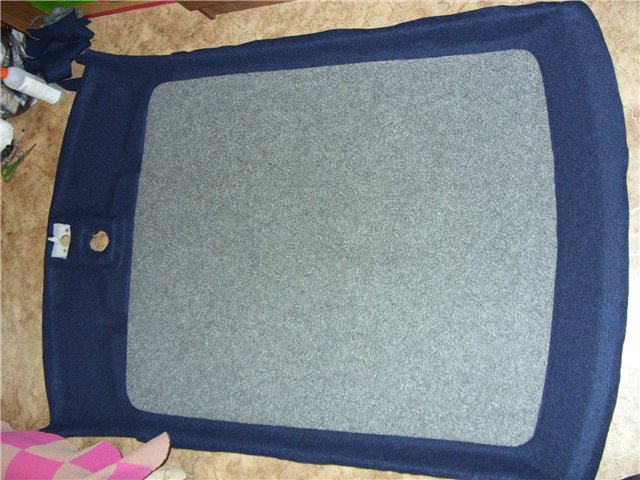

Первым делом перетягиваем потолок десятки. (подробно в статье "перетяжка потолка")

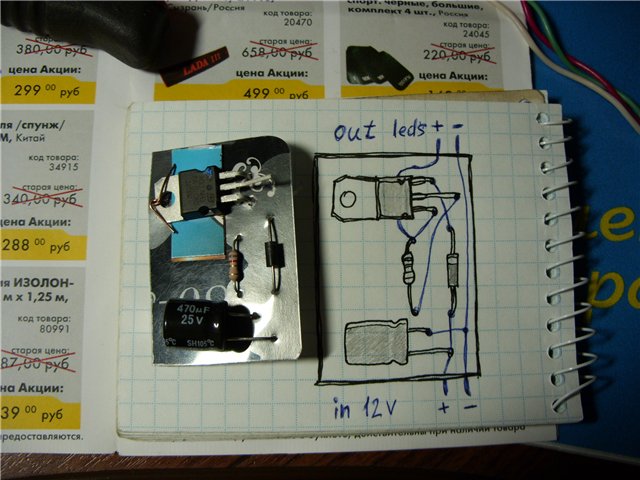

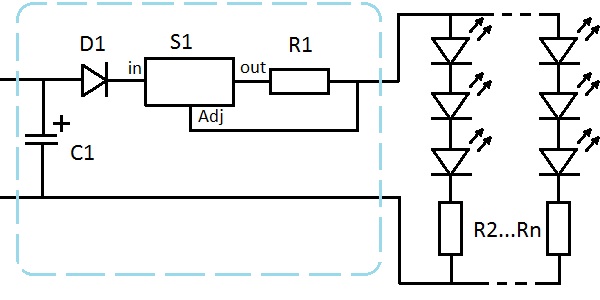

Обязательно нужен стабилизатор тока (именно тока, а не напряжения) Можно купить готовый стабилизатор, но я собирал схему "навесным методом" на куске пластиковой визитки. Это схема на 24 светодиода.

S1 - стабилизатор LM317T - 30р.
С1 - конденсатор 470мкФ * 25В - 10р.
D1 - диод SM4007 - 2р.
D2...Dn - Светодиоды - 20р (белые с диаметром 10мм.) и 12р (синие 5мм.)
R1 - резистор 8 Ом - 1р.
R2...Rn - резисторы 120 Ом - 2р.

Важно все правильно рассчитать, чтобы светодиоды не перегорели, иначе придется снимать потолок :)
После сборки схемы проконтролируйте сколько вольт и какую силу тока выдаёт собранная схема. Я в качестве тестового блока питания использовал старый БП от ПК. У меня блок питания выдавал >11В, после схемы оставалось 10,2В 150мА.
Рассчитал так, чтобы было не номинальное значение на светодиодах (светить диоды будут слабее, но прослужат подольше).

По моей схеме можно сделать плавное гашение светодиодов, просто нужно конденсатор взять большой ёмкости.
Я использовал конденсатор 470мФ, с ним плавное затухание светодиодов не сильно заметно. Причём из-за разброса параметров светодиодов некоторые гаснут практически сразу, а некоторые заметно плавнее. В целом эффект приятный.

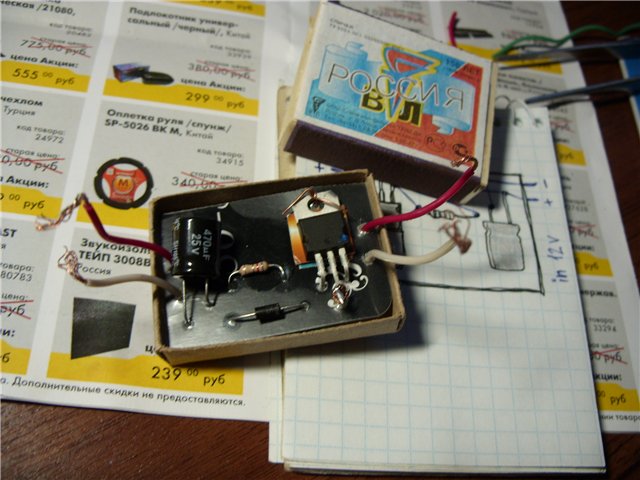

Готовую схему я поместил в спичечный коробок. Для проверки соединяем последовательно 3 светодиода и 1 резистор, подключаем к схеме и включаем питание.

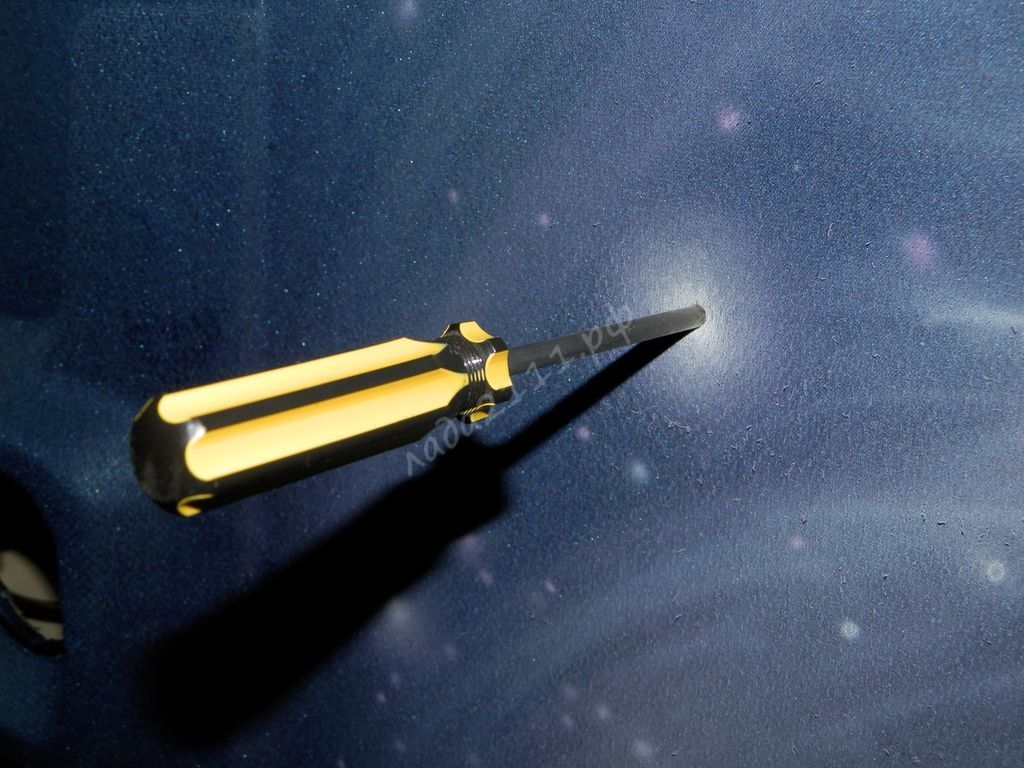

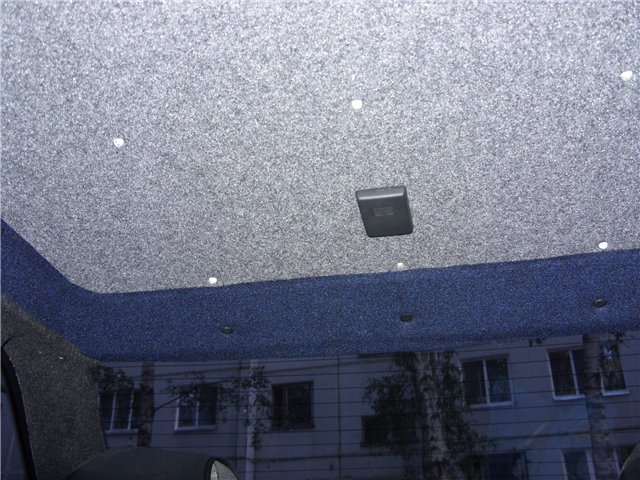

Дальше вырезаем в потолке отверстия для светодиодов. Я разместил в центральной части белые светодиоды, а по бокам синие.

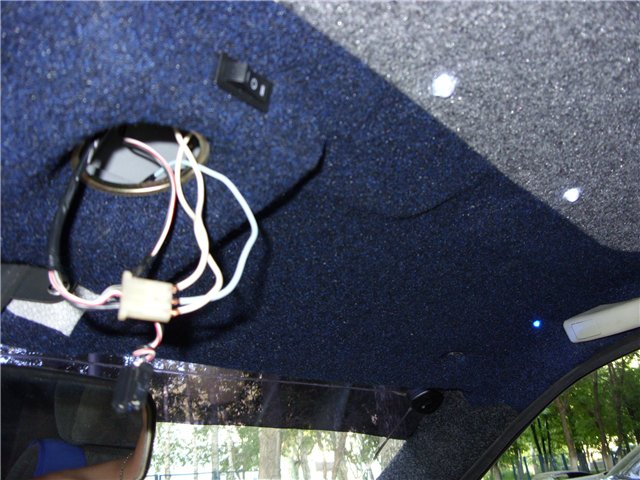

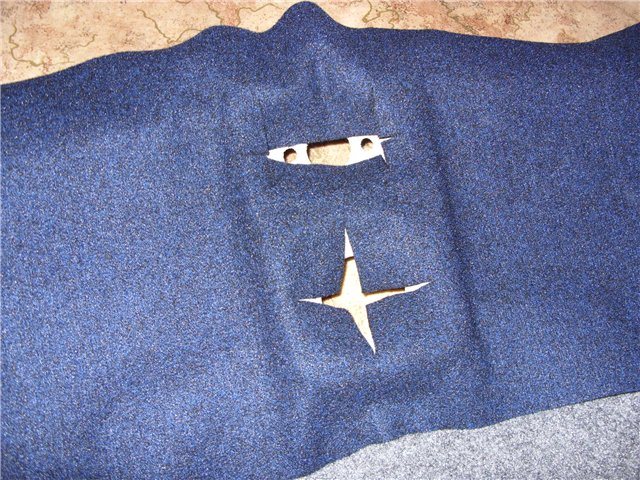

Для того, чтобы звезды на небе смотрелись красиво нужно переместить потолочный датчик температуры, который находится в центре потолка. Он портит весь вид. Я его перенес в заднюю часть, но не размещайте датчик очень близко к заднему краю, там потолок к крыше прилегает сильнее и мало свободного места.
А старое отверстие под дачик закрыл плотным картоном еще во время перетяжки потолка.

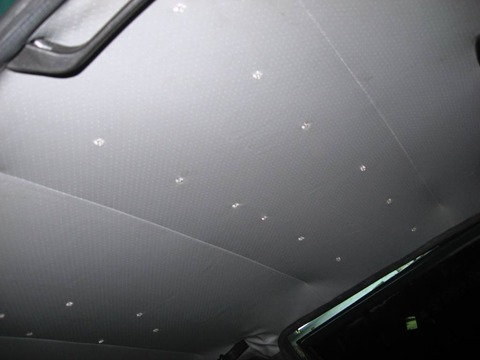

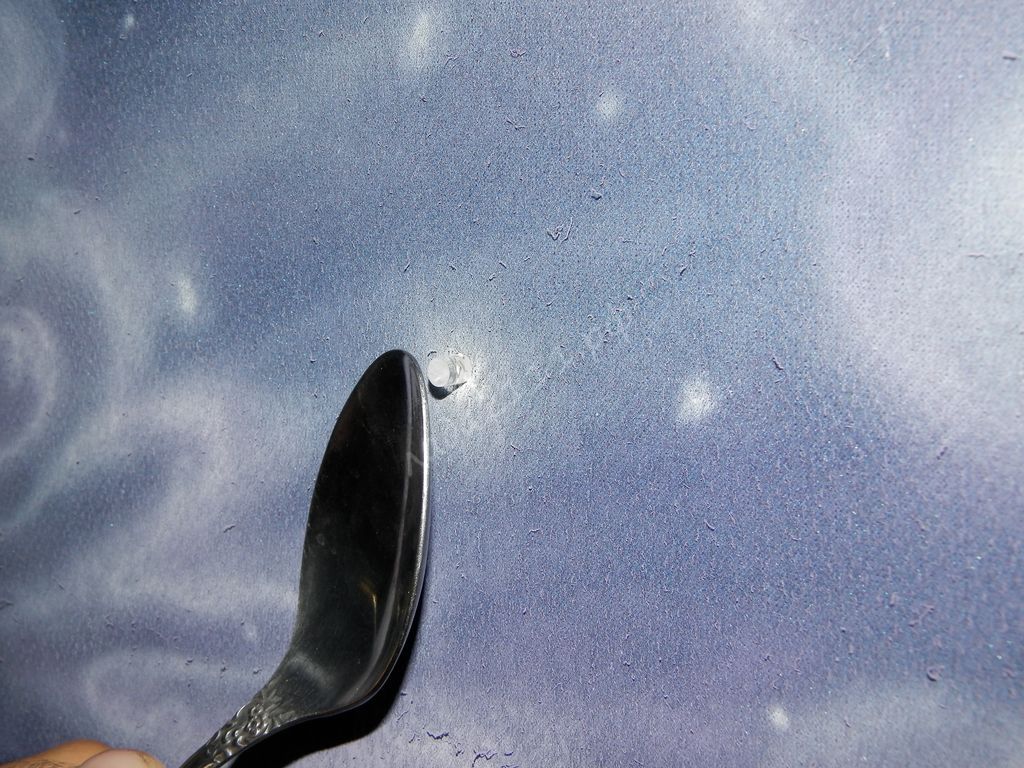

Далее в отверстия на потолке вставляем светодиоды и заливаем с тыльной стороны клеем "Момент" для фиксации.

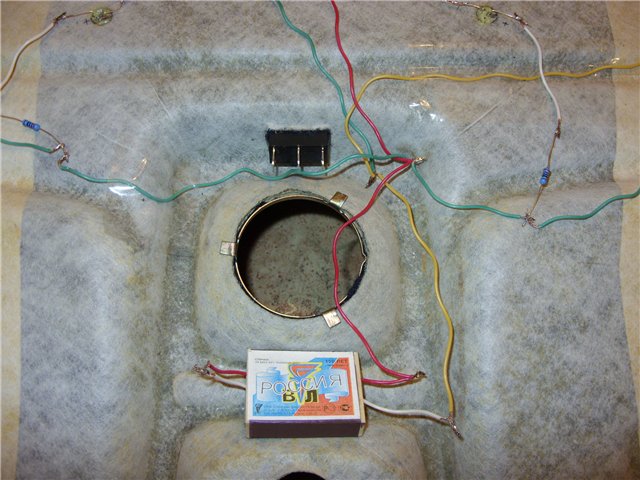

Так же не забудьте разместить выключатель и прикрепить стабилизатор тока.

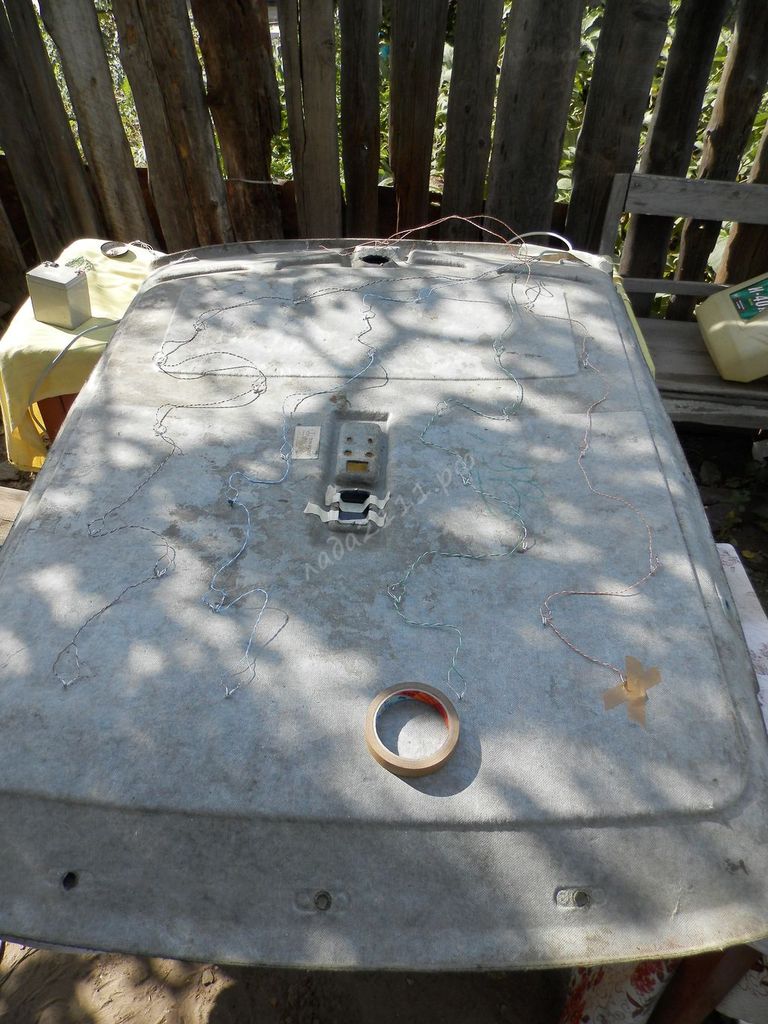

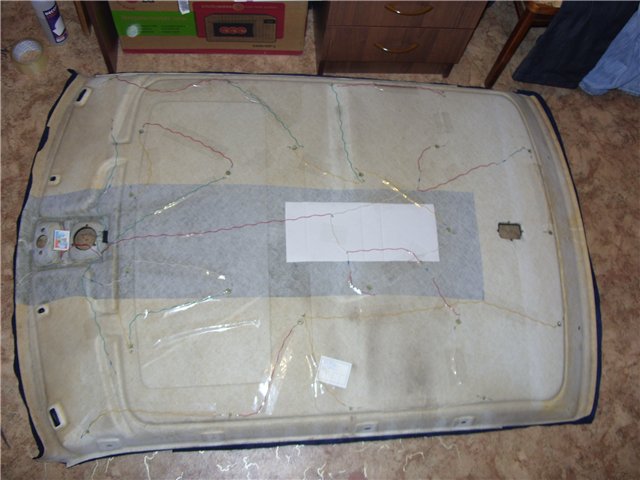

Я светодиоды объединял в группы по 3 и резистор. Группы провел на питание к стабилизатору параллельно.

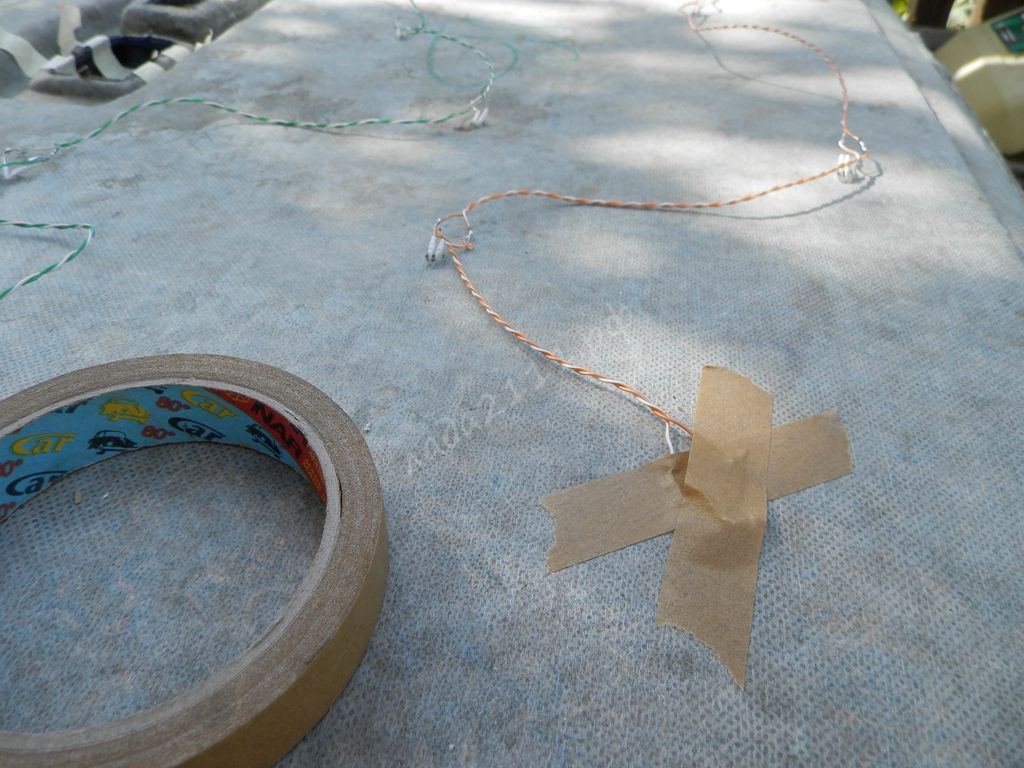

Подключаем к БП и проверяем, чтобы все светодиоды горели. После изолируем провода (я использовал скотч, чтобы ничего не болталось).

И в завершении устанавливаем потолок в машину.

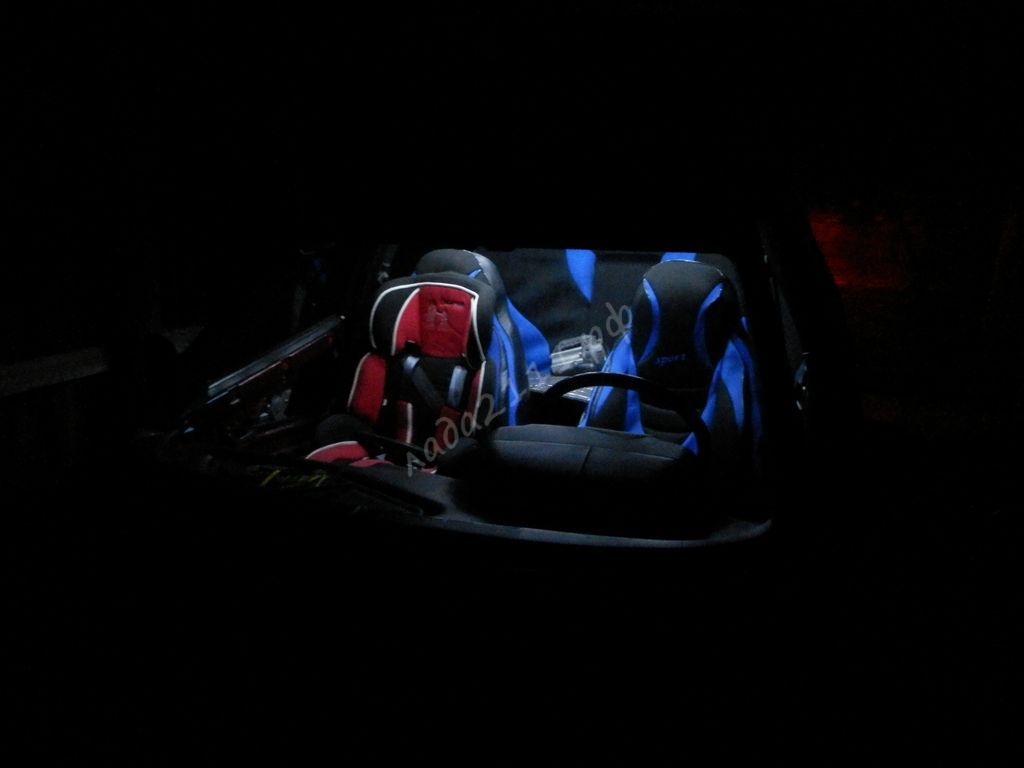

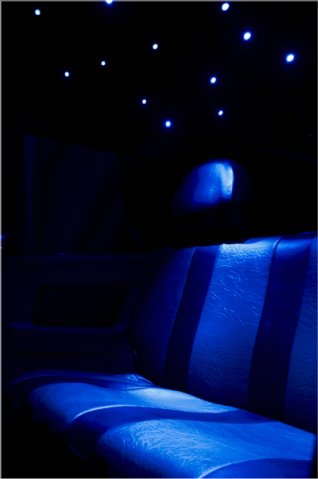

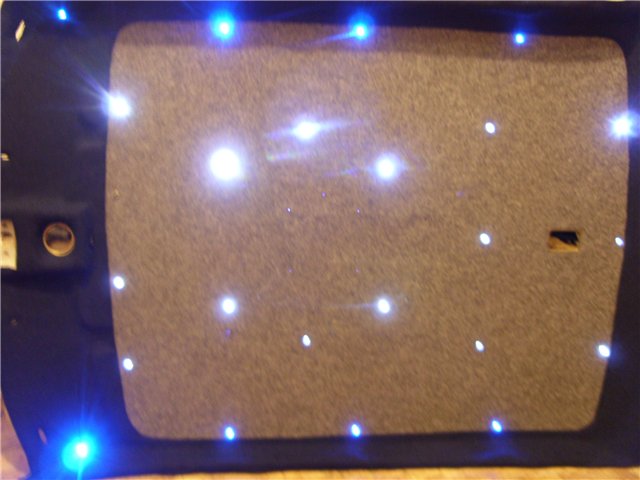

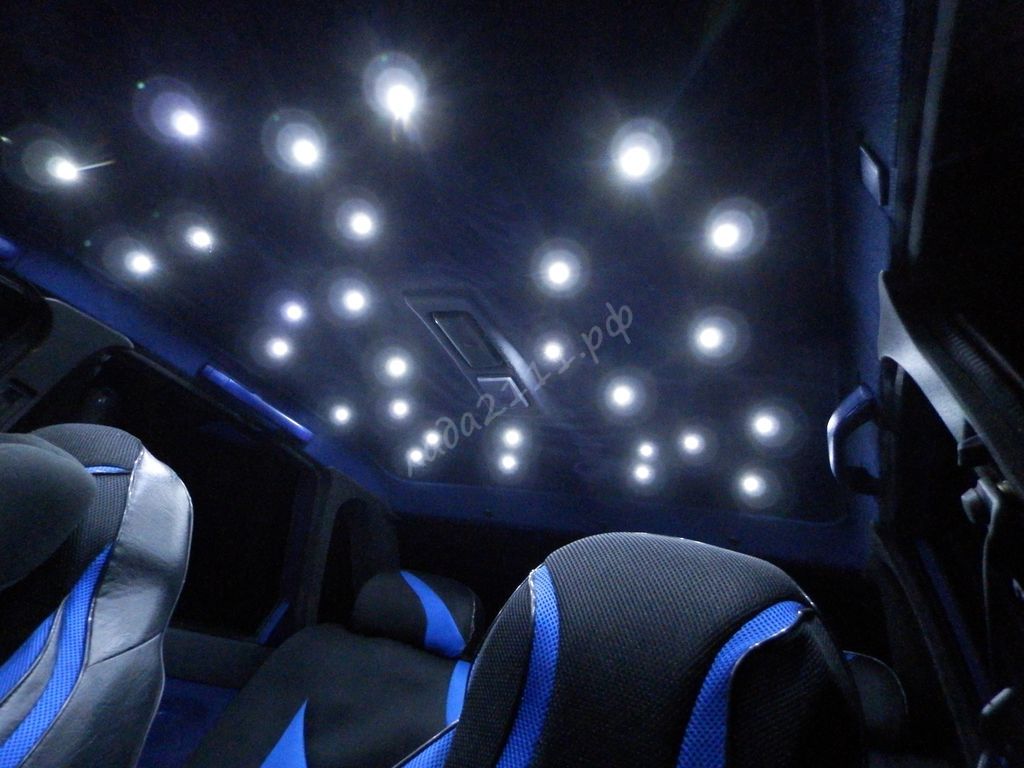

Слепит "Звездное небо" не сильнее стандартного плафона.
Т.к. светодиоды направленного свечения, то все они светят вниз, а не во все стороны, как лампы накаливания.
