Для чего нужен индикатор переключения передач? В одном случае ради забавы, в другом, может быть в помощь начинающим водителям. В этом фотоотчете расскажем, как на панель автомобиля установить индикатор включенной передачи своими руками.

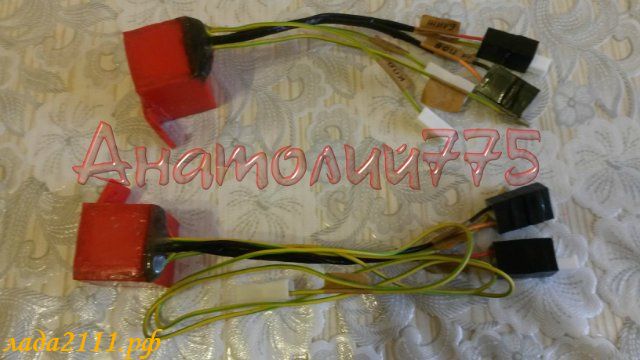

Устройство будет состоять из распределительного блока, блока управления ДХО и самого индикатора передачи. Работать будет так: Теперь обо всем по-порядку:
Изготовление устройств

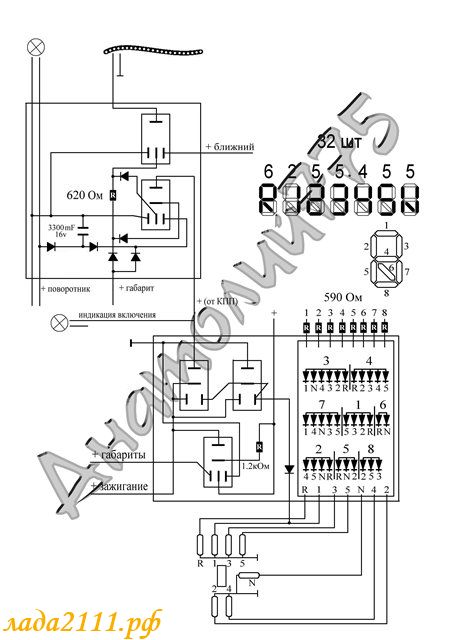

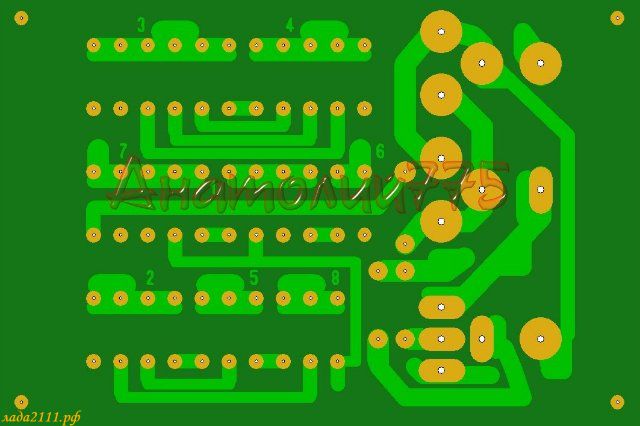

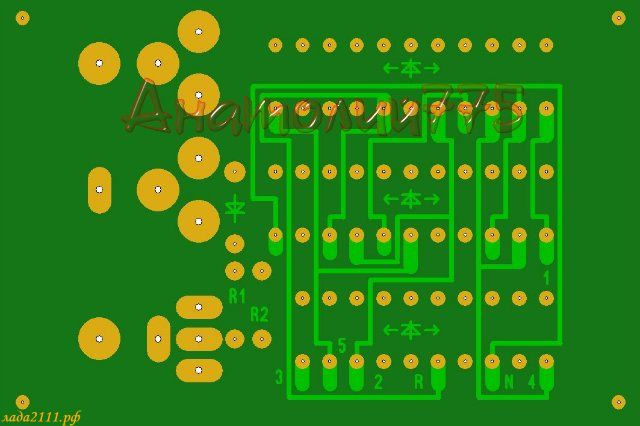

Подготавливаем двустороннюю схему в программе на ПК, а затем распечатываем ее на глянцевой бумаге.

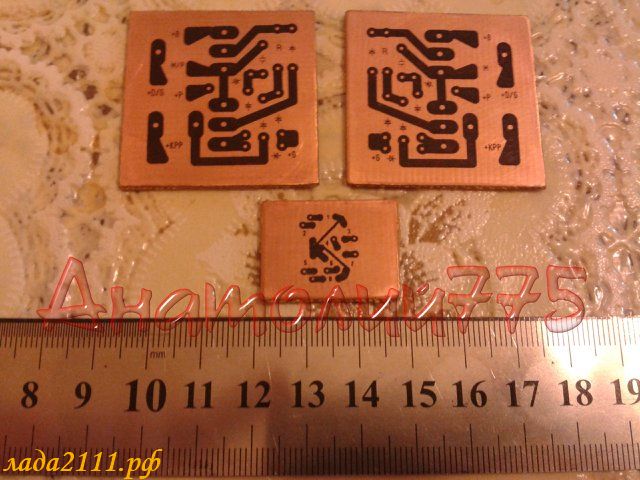

Затем переводим на текстолит, при помощи утюга. Вытравливаем и отчищаем от тонера.

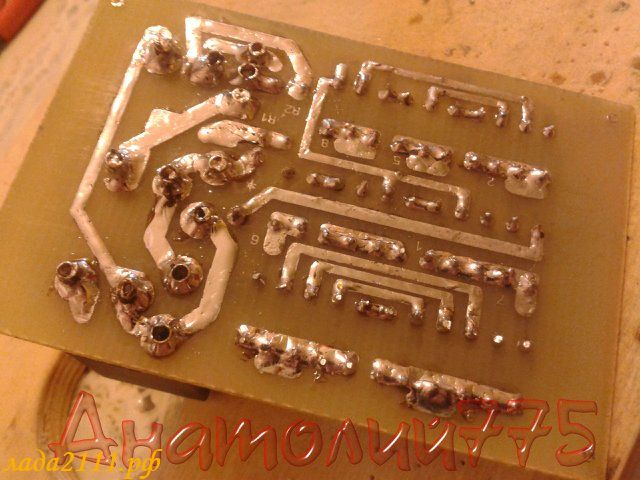

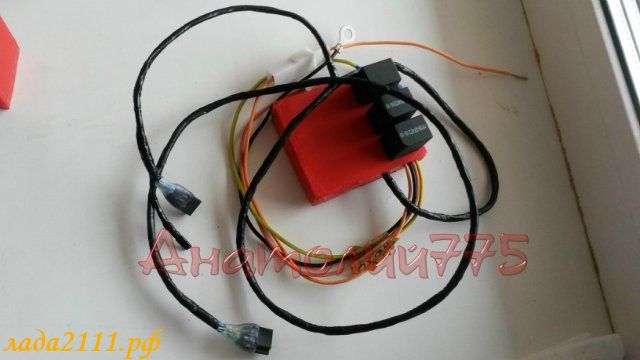

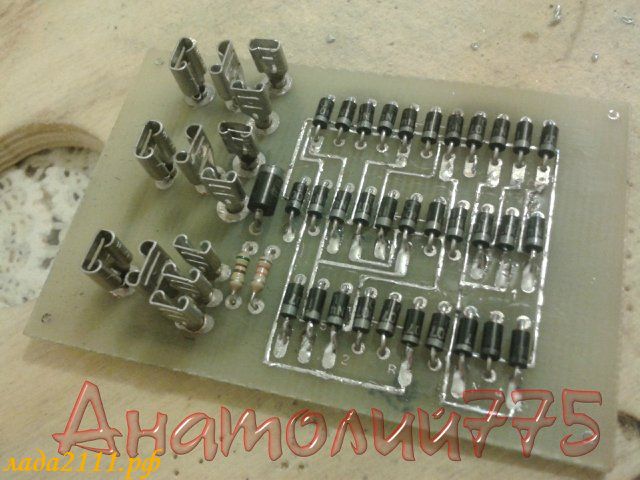

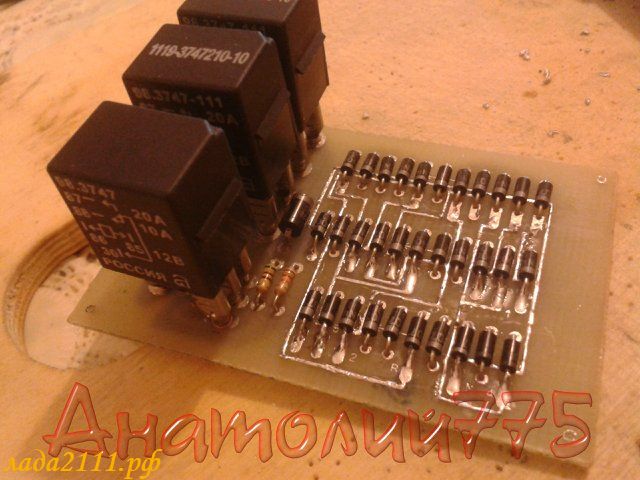

Собираем по схеме распределительный блок:

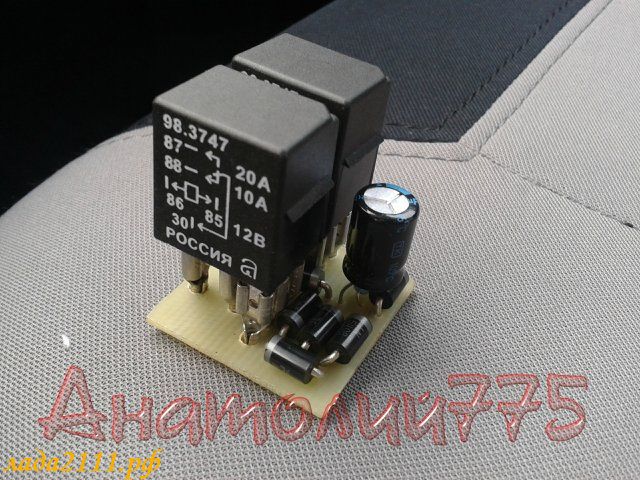

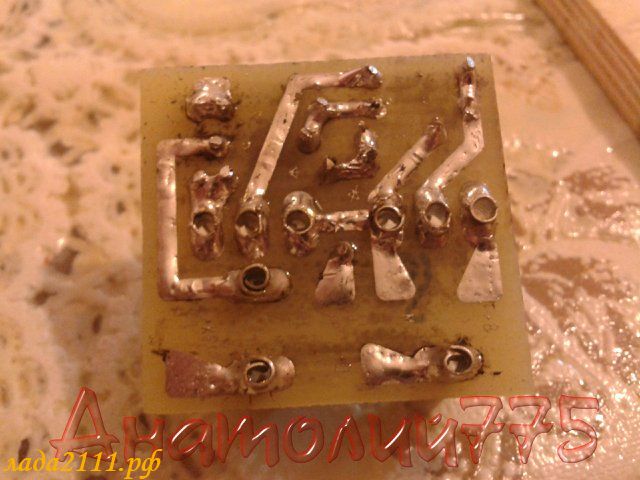

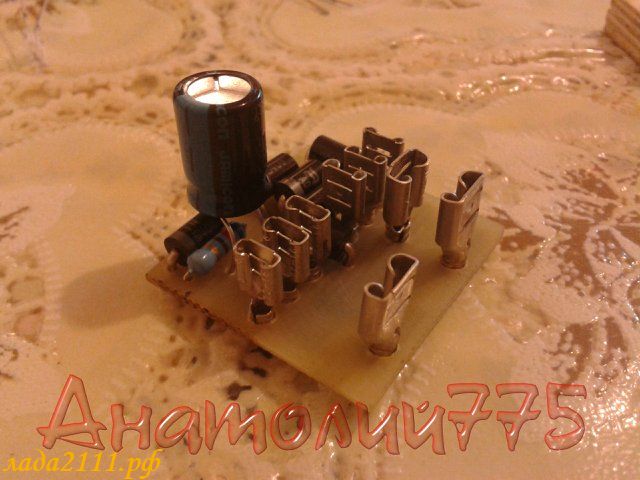

А затем и блок управления ДХО:

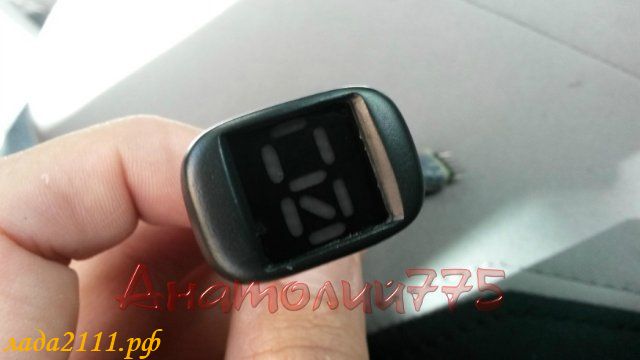

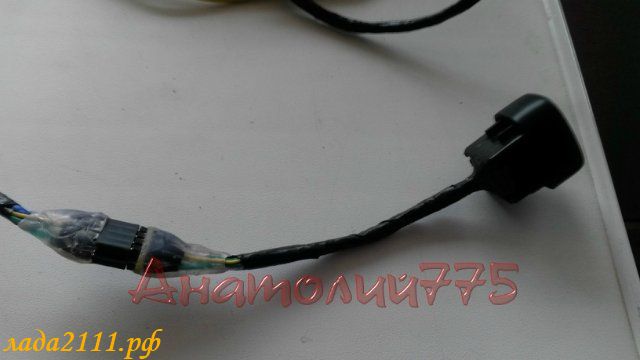

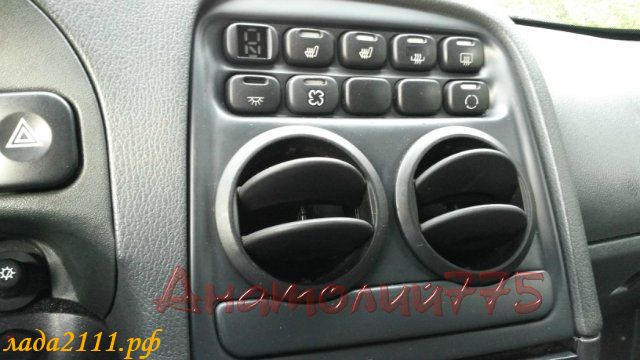

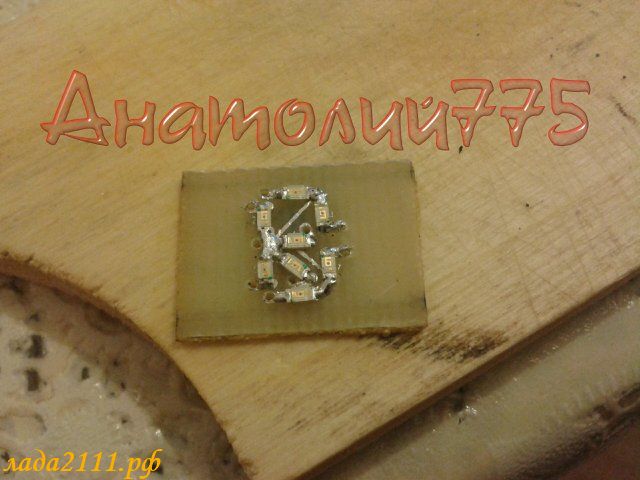

Табло индикации включенной передачи помещается в кнопку евро панели:
Установка устройств

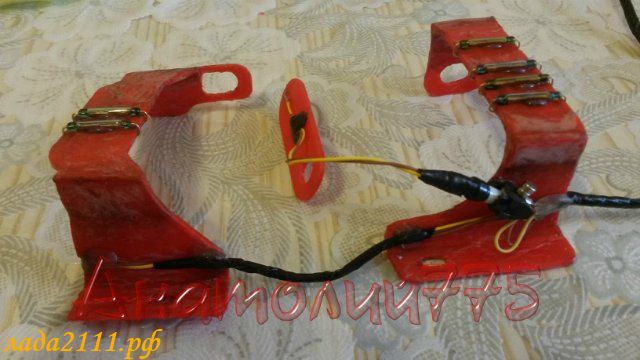

Главная задача правильно разместить магнитные датчики (герконы), в том числе датчик нейтрали, которые будут определять включенную передачу МКПП.

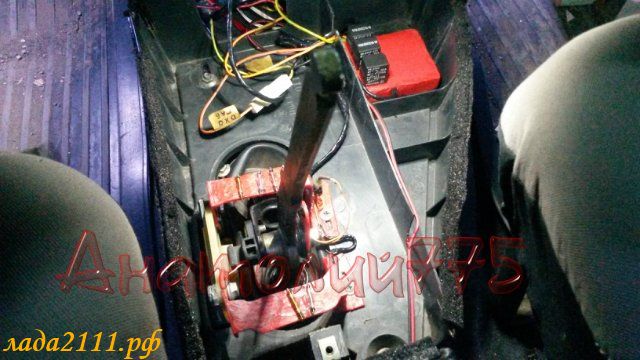

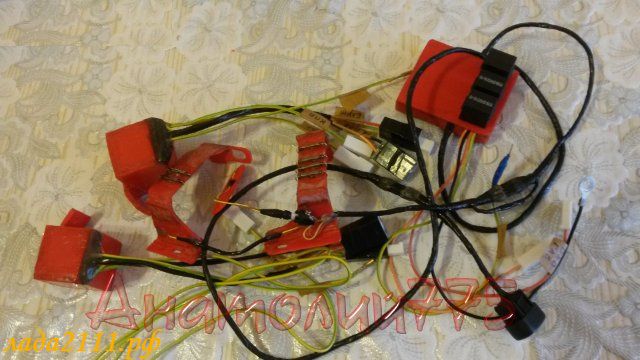

Распределительный блок устанавливаем в тоннель на двухсторонний скотч. Датчики устанавливаем и калибруем вокруг ручки КПП. От блок управления фарами провода идут к поворотник ("+" и "-") и ближнему свету. Сами блоки подключены между собой, чтобы управлять ДХО. Кнопку с индикатором включенной передачи устанавливаем в панель.
Заключение
Мы уже рассматривали изготовление индикатора переключения передач своими руками на микроконтроллере. Преимущество устройства описанного в этой статье в том, что оно собрано на диодном мосте, а это значит прошивка и программирование не потребуется. Реализация устройства предельно простая, что позволяет собрать новичку с начальными знаниями в электро-цепях.
