подсветка блока САУО ВАЗ 2110Самый обычный серый блок САУО можно доработать. Например, поставить светодиоды, что бы шкала была ярче. А если пойти дальше, то можно сделать циферблат САУО цветным. Кроме того, если цвета Вам быстро надоедают, Вы можете сделать смену цвета подсветки САУО по нажатию кнопки.



Один из составляющих тюнинга салона является подсветка салона автомобиля.
Согласитесь, когда все приборы красиво подсвечены, то сразу становится в салоне уютно и комфортно.

Истории наших читателей

"Гребаный таз!!!"

Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать - это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Узнать подробности >>
И появляется желание, что ни будь пощелкать, понажимать, повключать :)
тюнинг салона  тюнинг салона

Рассмотрим варианты, как можно сделать подсветку САУО ВАЗ 2110. Начну от самого простого и закончу посложнее.

Подсветка светодиодами блока САУО ВАЗ 2110

Изначально хотел выбросить стандартный рассеиватель и вставить диодов, но думаю, что  будет слишком ярко.
Поэтому поставил светодиод в блок управления отопителем.
С одним диодом получился классный бело-лунный свет. Не слишком яркий, примерно такой же, как с простой лампочкой, но гораздо красивее.

Правда светодиод в магазине взял по ошибке совсем другой.
Путем совмещения патрона от лампочки и нового светодиода, получилось во так: (в результате думаю это оказалось плюсом, потому что размер самого светодиода больше.)
подсветка САУО ВАЗ 2110 подсветка САУО ВАЗ 2110 подсветка САУО ВАЗ 2110

Цветная подсветка блока САУО ВАЗ 2110

В место лампочек вставил диоды.
Цвет выбрать можно любой и менять его хоть каждый день.

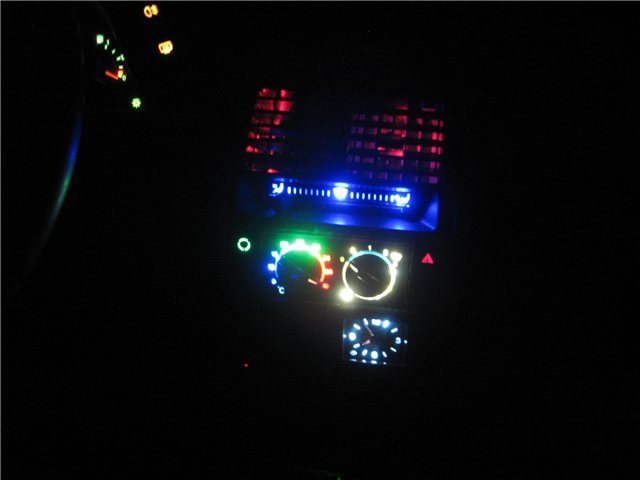

В результате получилась вот такая "Новогодняя ёлка". Светят ярко, но не мешают.
САУО светодиоды САУО светодиоды

Для подсветки блока САУО разноцветными светодиодами потребовалось:
  1. Стеклотекстолит
  2. Светодиодов (17 штук 3мм) - 8синих, 5красных и 4зеленых
  3. Резисторов (17шт) - 1,2 КОм
  4. Паяльник
Идея pioneerXP2 с моими доработками.

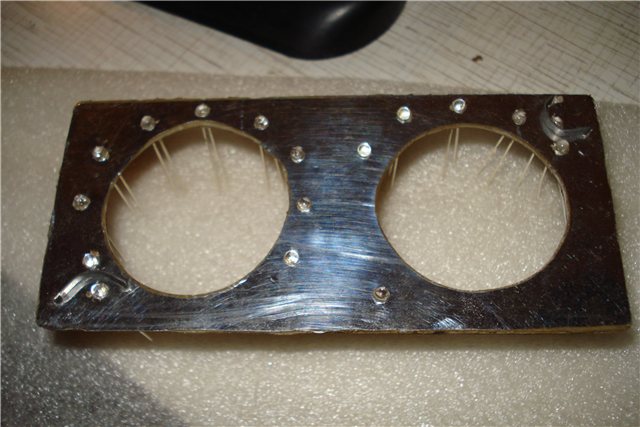

Вырезаем из текстолита заготовку 124х58 мм.

Делаем в ней два отверстия диаметром 40 мм.
Наклеиваем фольгу на ту сторону, где будут светодиоды и на ручки.
Размечаем места для светодиодов и сверлим 3мм сверлом.

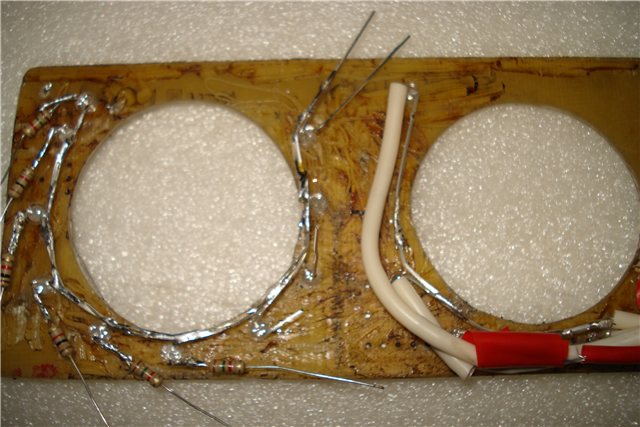

Дальше припаиваем к светодиодам резисторы (я паял к плюсовой ножке, но разницы нет)
Можно вытравить дорожки на плате, но я этого не делал.
тюнинг салона ваз  тюнинг салона ваз  тюнинг салона ваз  тюнинг салона ваз 2110
тюнинг салона ваз 2110 тюнинг салона ваз 2110 тюнинг салона ваз 2110 САУО ВАЗ 2110

Запитывал все от лампочки подсветки которая была в блоке САУО.

Регулируемая подсветка блока САУО ВАЗ 2110

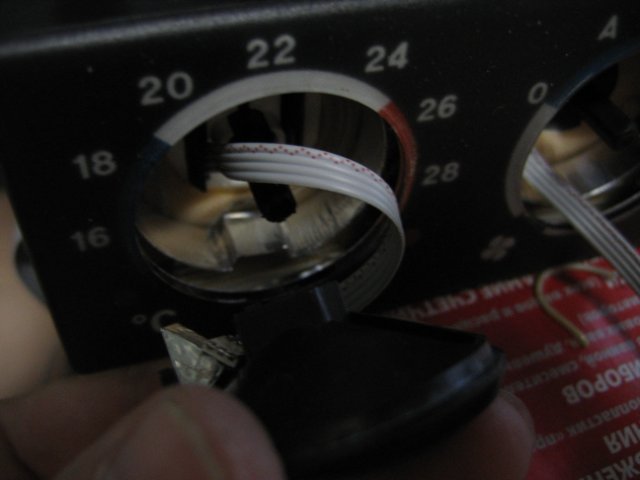

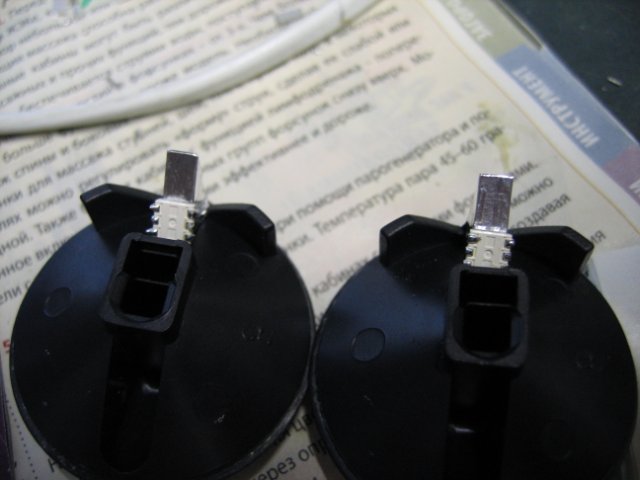

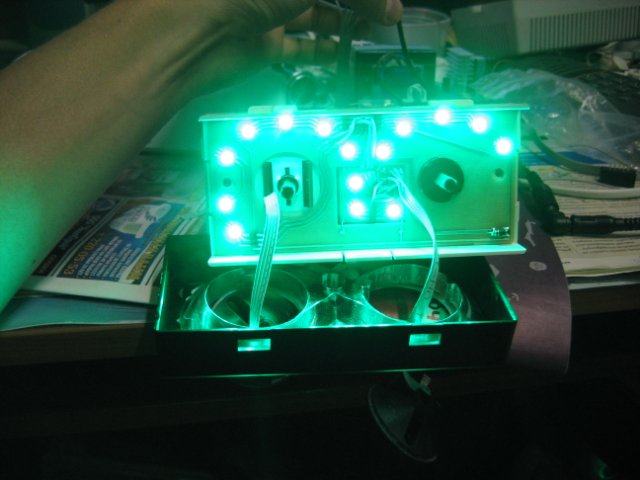

Весь процесс в фотоотчете. Используются RGB светодиоды. Меняете подсветку блока отопителя в зависимости от своего настроения (сегодня красный, завтра зеленый:) ). "Шкалы" и риски на крутилках могут принимать любой из 7-ми цветов независимо друг от друга.
САУО ВАЗ 2110 САУО ВАЗ 2110 САУО ВАЗ 2110 САУО ВАЗ 2110
САУО ВАЗ 2110 блок САУО ВАЗ 2110 блок САУО ВАЗ 2110 блок САУО ВАЗ 2110
блок САУО ВАЗ 2110 тюнинг САУО ВАЗ 2110 тюнинг САУО ВАЗ 2110 тюнинг САУО ВАЗ 2110

Можно RGB диоды подключить к контактам переключателя скоростей тогда подсветка будет менятся в зависимости от положения скорости вентилятора.

1 конт.: 4-я скорость вентилятора (для САУО с 4х и 5ю режимами)
2 конт.: 1-я скорость вентилятора
3 конт.: масса
4 конт.: 2-я скорость вентилятора
5 конт.: 3-я скорость вентилятора
6 конт.: + 12 вольт при включении зажигания
разъем сауо ВАЗ 2110 (скорость вентилятора)подключение GRB диодов к скорости вентилятора
