светодиодные поворотники ВАЗ 2110Один из способов выделить автомобиль на дороге - использовать вместо ламп накаливания LED-диоды. Хотя некоторые решают установить светодиоды в машину только из-за экономии тока или из-за срока службы диодов. Очередной световой тюнинг автомобиля на тему: "установка светодиодов в указатели поворотов".


В этот раз поговорим о маленьких повторителях поворотов, которые располагаются по бокам автомобиля. Начнем с разборки и закончим установкой светодиодов:

Установка светодиодов в поворотники ВАЗ

Этот способ установки диодов подойдет, как для автомобилей десятого семейства, так и для любой другой модели ВАЗ.

Истории наших читателей

"Гребаный таз!!!"

Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать - это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Узнать подробности >>

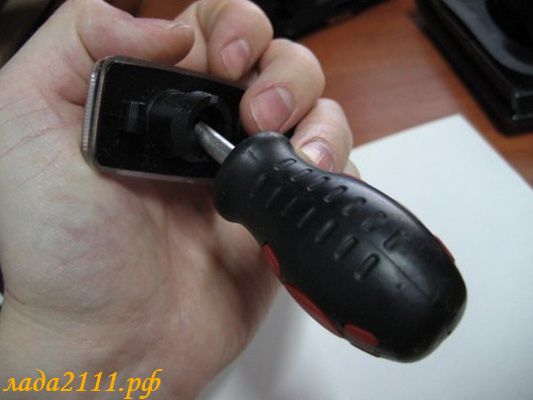

Итак, первым делом следует разобрать поворотник. На самом деле он неразборный, поэтому снять разделить его на две части будет не просто. Снимаем лампочку и резинку. Затем с помощью короткой крестовой отвертки пробуем аккуратно отщелкивать стекляшку от пластика, просовывая ее через отверстие поворотника. Как только появилась щель, начинаем работать плоской отверткой.
разбираем поворотник ВАЗ 2110разбираем поворотник ВАЗ 2110разбираем поворотник ВАЗ 2110разбираем поворотник ВАЗ 2110

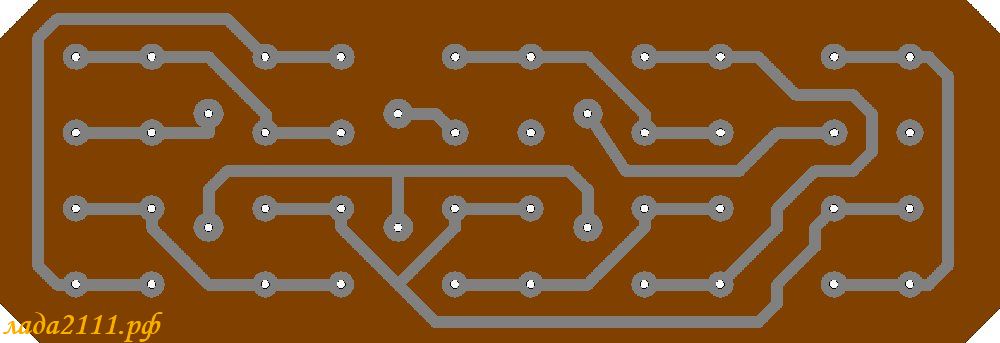

печатная плата для светодиодовДалее, нужно выбрать диоды. Светодиоды в указатели поворотов могут быть различной формы, размеров, иметь разные углы свечения и т.д. Но в любом случае правильно будет, если крепиться они будут на печатной плате. В том месте, где стекло под углом максимально близко к пластику, диоды нужно сточить или направить вровень со стеклом, чтобы при сборке повторителя ничего не мешалось.

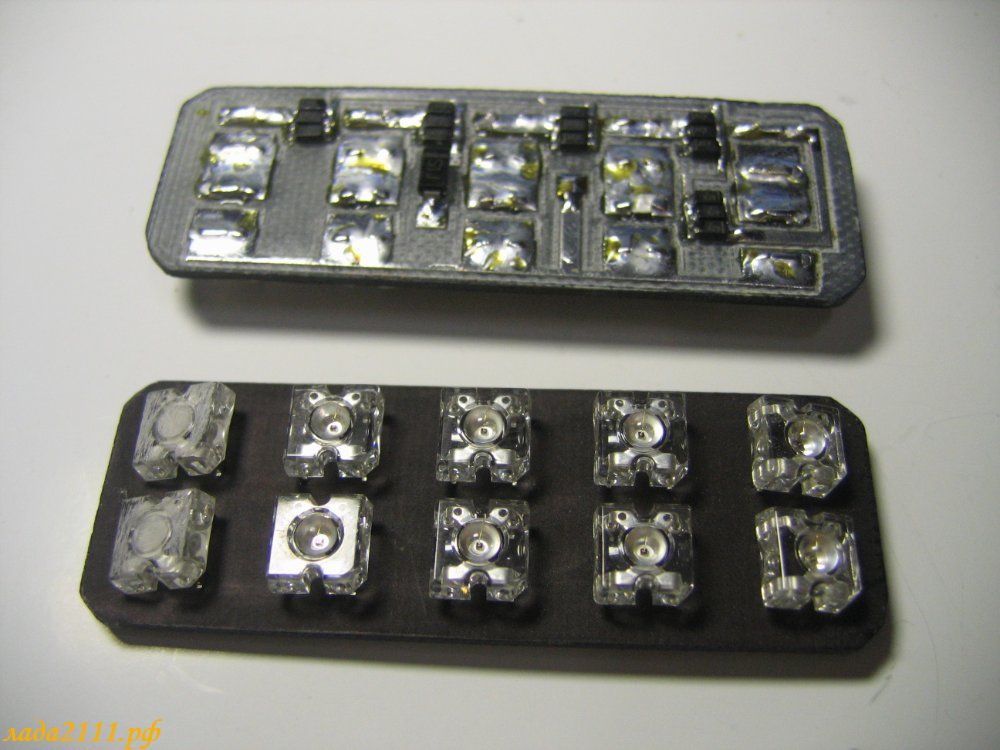

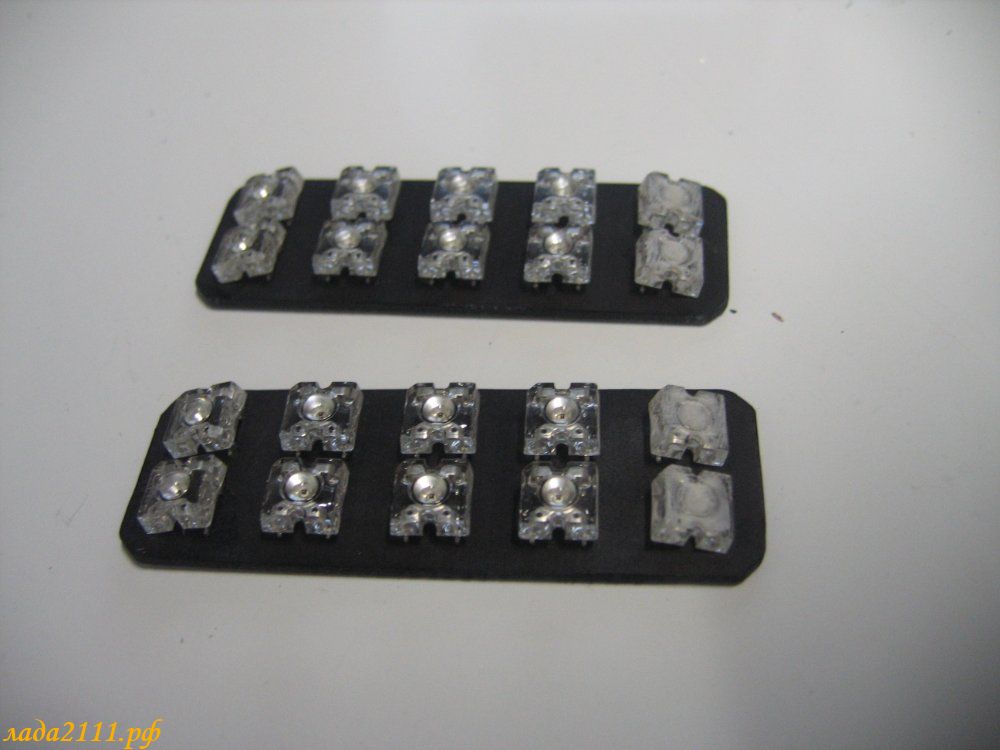

Пример, когда в поворотниках светодиоды пиранья. На этих фото можно заметить, как просто можно выполнить тонировку поворотников (тонировка указателей поворотов головной оптики несколько сложнее), просто закрасить монтажную плату черным маркером.
тонировка поворотников маркеромустановка светодиодов пиранья на платуустановка светодиодов пиранья на платусветодиоды пиранья на плате поворотников

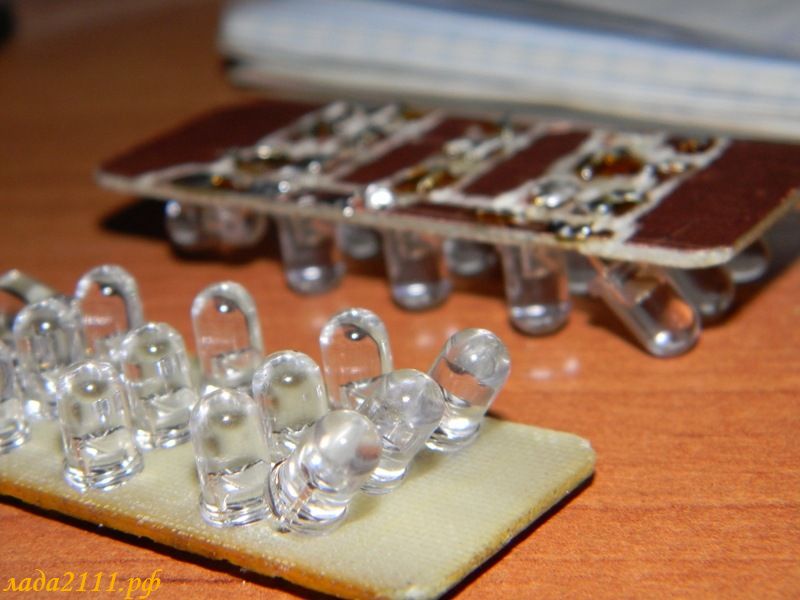

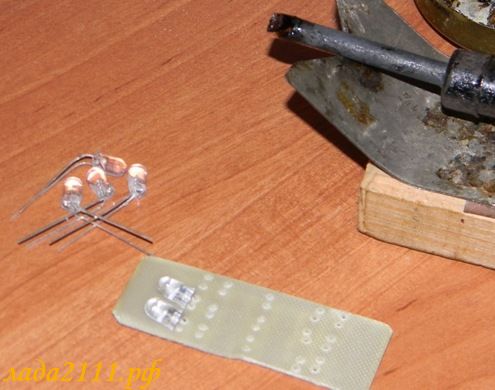

Пример, когда в указателях поворотов светодиоды с углом свечения 20о
обычные светодиоды на плате поворотниковобычные светодиоды на плате поворотниковобычные светодиоды на плате поворотниковобычные светодиоды на плате поворотников
Про долговечность диодов: чтобы светодиоды не перегорали нужно, как минимум знать теорию и уметь ее применять на практике.
В случае установки диодов пиранья были использованы интегральные стабилизаторы тока на 20мА. Так как ток этих светодиодов 70мА, то было решено установить три стабилизатора на цепочку. У стабилизатора есть особенность - падает около 3,5 вольта на нем и диоде, поэтому линейка должна быть не больше 3х диодов. В данном случае цепь была всего из двух светодиодов.
Во втором случае, когда устанавливали обычные светодиоды, использовались резисторы на 1кОм на цепь из 3 диодов.
Не забываем и про доработу БСК под светодиоды.

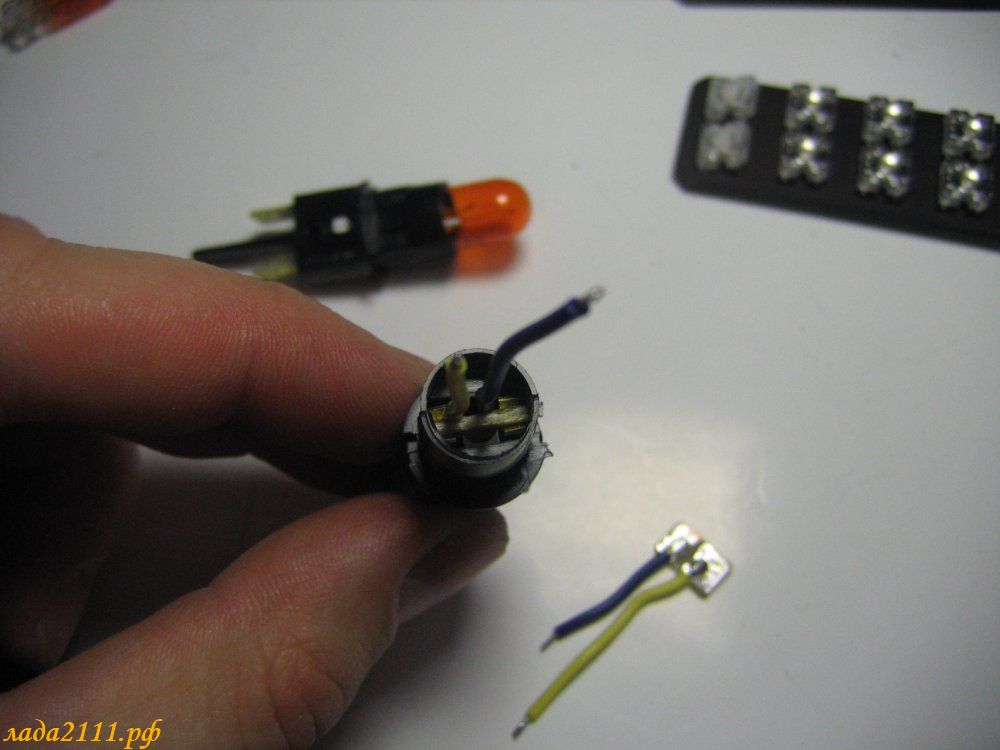

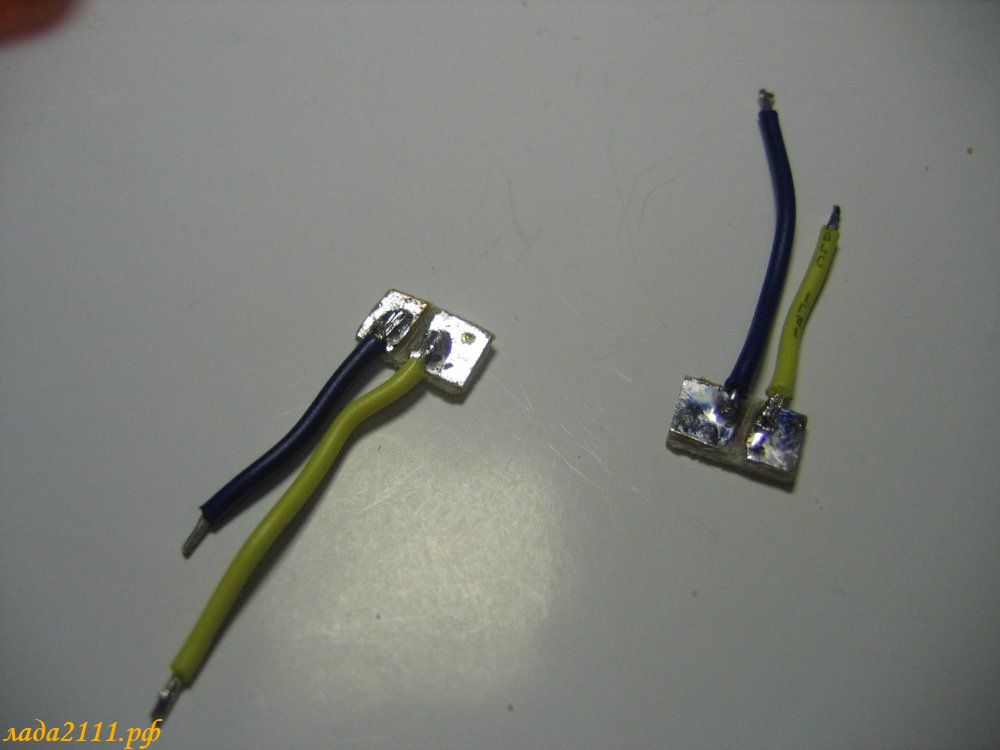

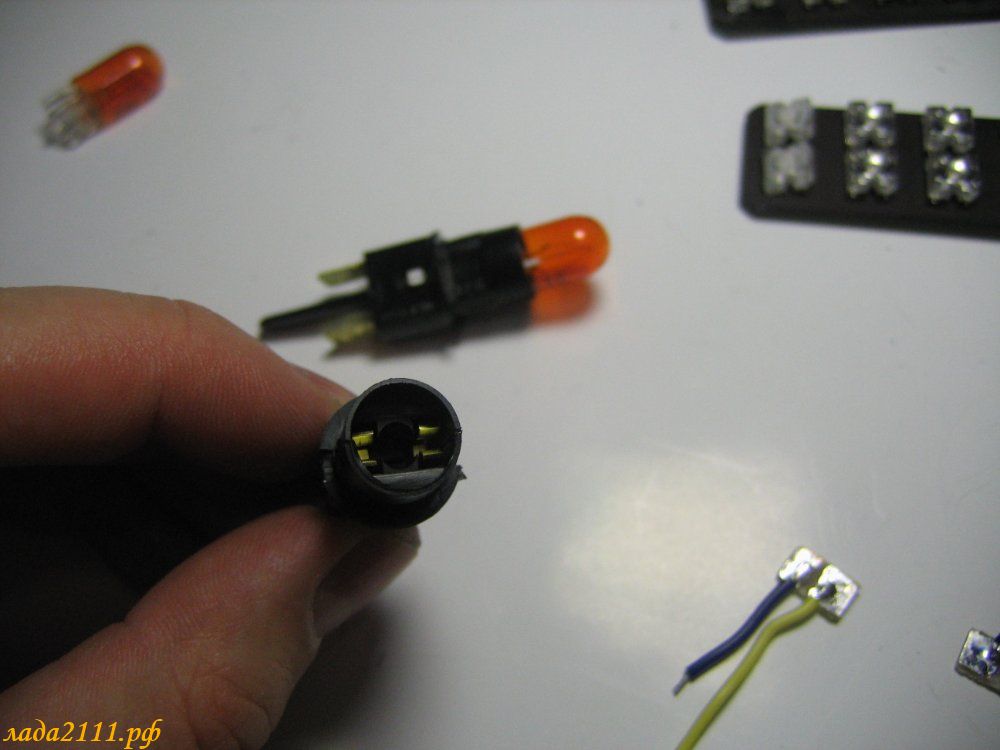

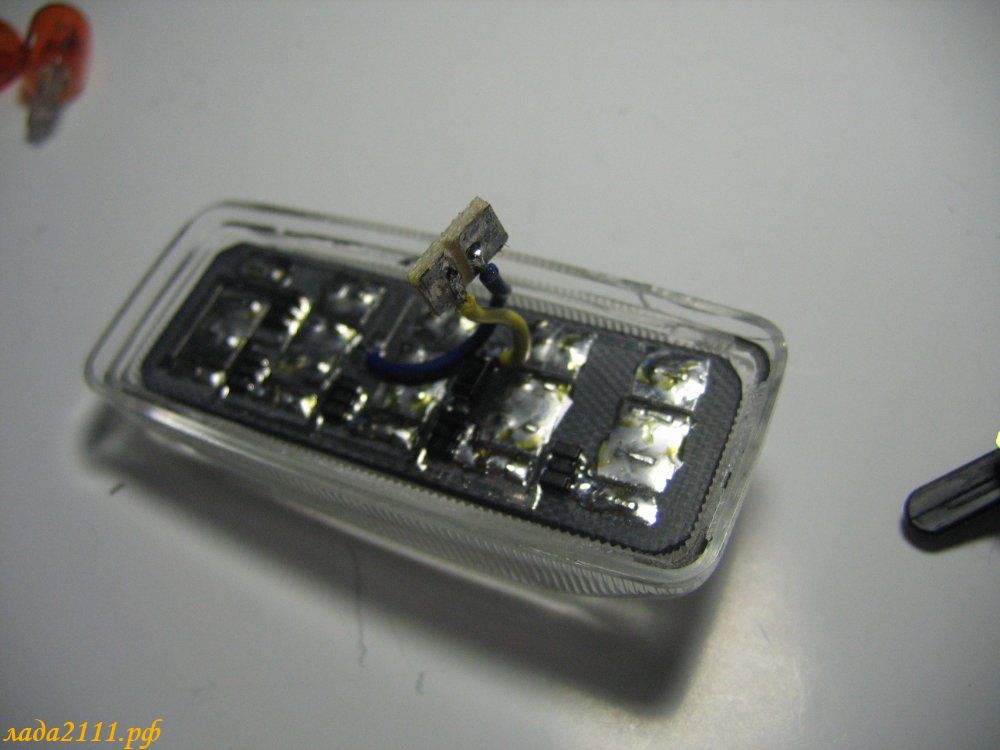

Чтобы подключение было максимально удобным и при необходимости светодиодный поворотник мог быстро замениться на обычный, лучше сделать разъем из текстолита.
подключение светодиодных поворотников ВАЗподключение светодиодных поворотников ВАЗподключение светодиодных поворотников ВАЗподключение светодиодных поворотников ВАЗ

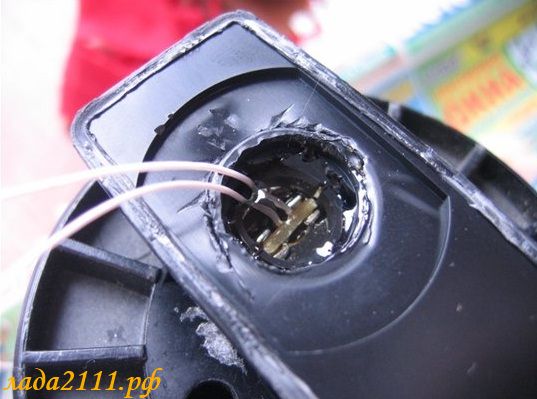

Чтобы в поворотники не попала влага следует загерметизировать его с помощью термо-пистолета. А стекло приклеить на прозрачный клей.
герметизация поворотников ВАЗгерметизация поворотников ВАЗгерметизация поворотников ВАЗгерметизация поворотников ВАЗ

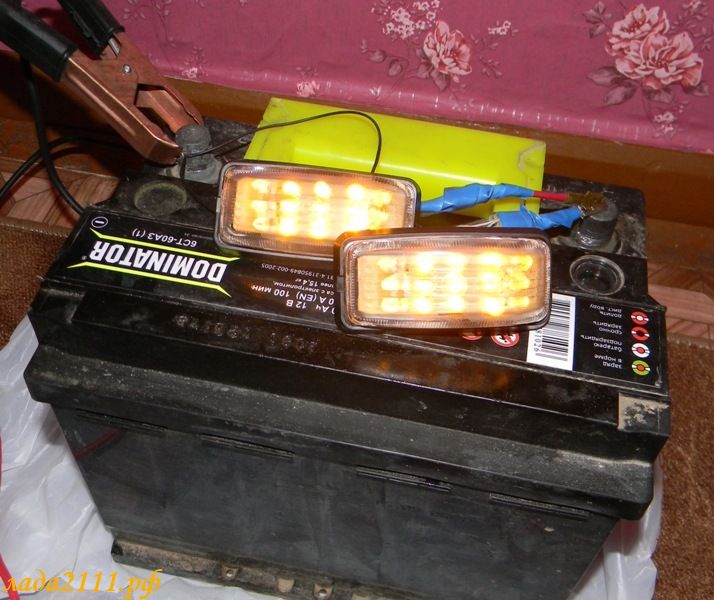

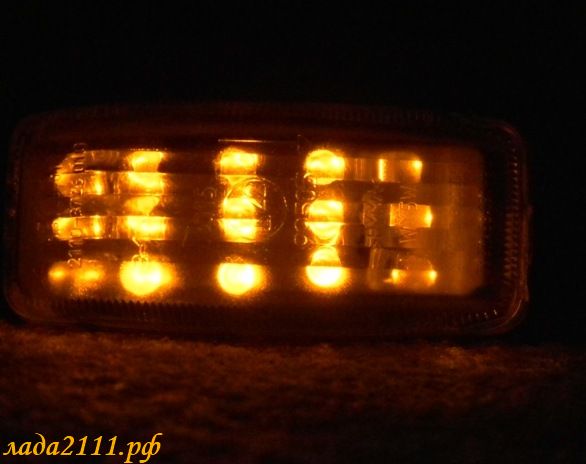

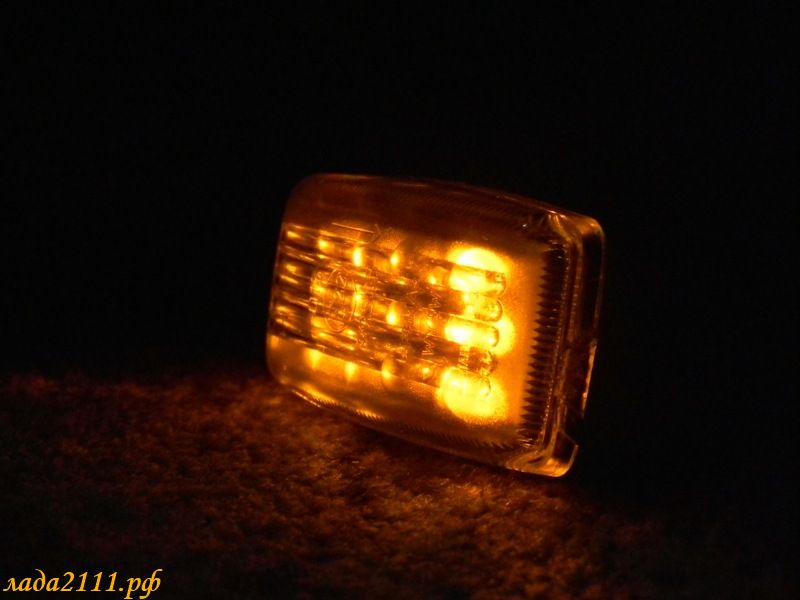

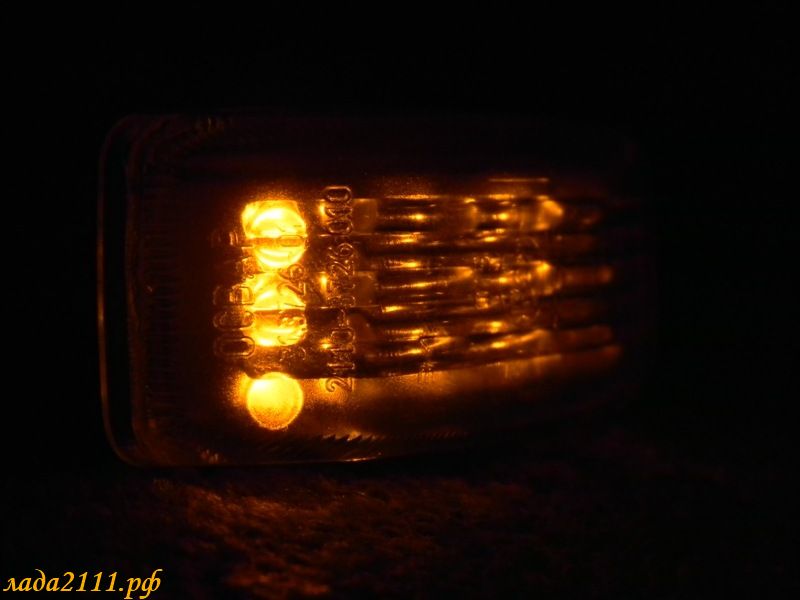

Тюнинговые поворотники готовы (пример, светодиодные поворотники, белые с обычными светодиодами)
светодиодные повторители поворотов ВАЗсветодиодные повторители поворотов ВАЗсветодиодные повторители поворотов ВАЗсветодиодные повторители поворотов ВАЗ

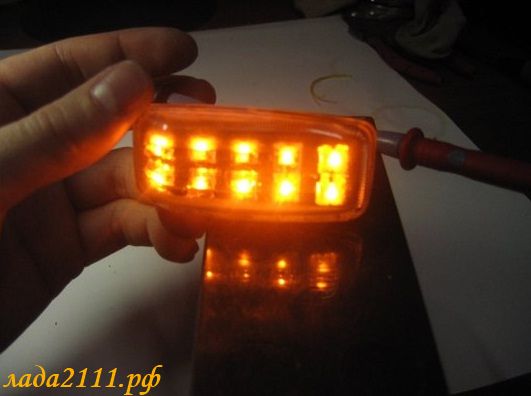

Видео свечения тонированных светодиодных указателей поворотов (пиранья).

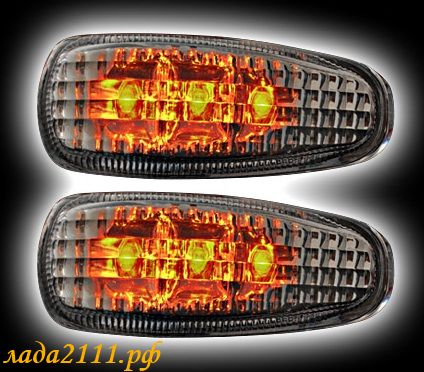

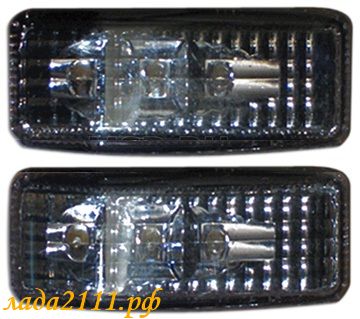

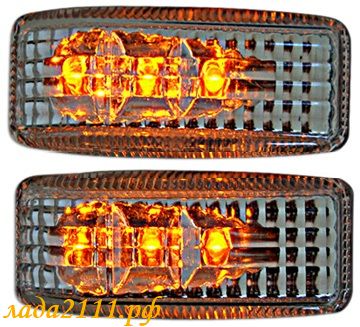

Купить светодиодные указатели поворотов на ВАЗ

В интернет-магазинах (категория Тюнинг) Вы без проблем сможете найти светодиодные хромированные (или черные/тонированные) поворотники на любую модель ВАЗ. Цена тюнинговых поворотников около 1100р.
светодиодные поворотники ВАЗсветодиодные поворотники ВАЗсветодиодные поворотники ВАЗсветодиодные поворотники ВАЗ

Заключение

светодиоды в поворотниках ваз 2110Если Вы решите сделать светодиодные повторители поворотов самостоятельно, тогда хорошо сэкономите, ведь цена качественных светодиодов не велика, а удовольствие от сделанного своими руками - бесценно ! Если светодиодный тюнинг автомобиля Вас увлекает, тогда займитесь установкой диодов в поворотники головной оптики или фары (в качестве ДХО или ангельских глазок).
