Автоматическое открытие/закрытие багажника

Наверное, каждый автолюбитель не раз замечал, что у современных иномарок есть опция - дооснащение кнопкой закрытия багажника. То есть не нужно хлопать крышкой багажника, чтобы закрыть его, а достаточно лишь нажать кнопку и багажник закрывается автоматически. А как сделать закрытие и открытие багажника кнопкой своими руками ?


Чтобы открыть багажник автоматически, много ума не надо, достаточно установить пружины, как это делают владельцы Лада Гранта.
А вот чтобы закрыть багажник кнопкой нужен какой-то электромеханизм, который выполнит работу за нас. В иномарках для этого чаще всего используется два привода, блок управления и кнопка. Привод может быть в лучшем случае пневматическим, либо более дешевым электрическим.

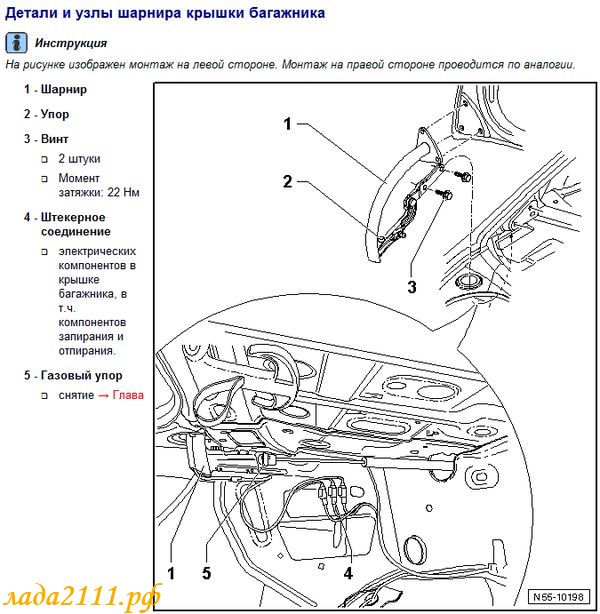

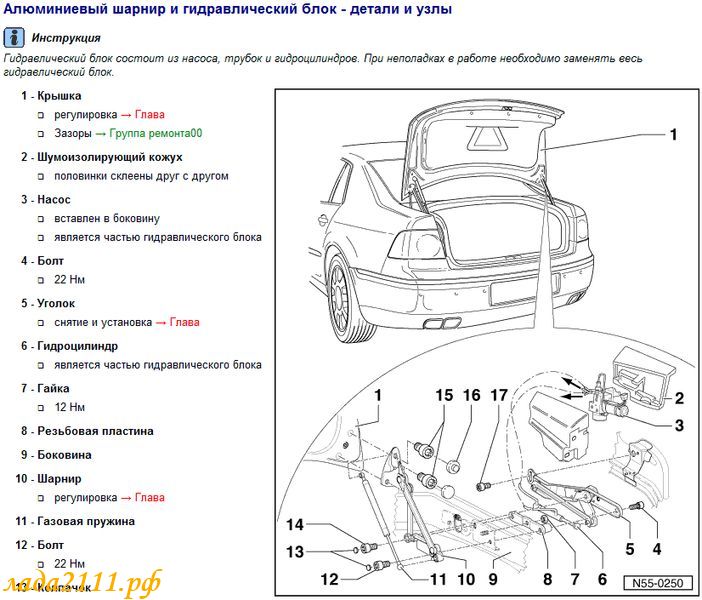

Рассмотрим пример, как устроен механизм закрытия багажника на volkswagen:

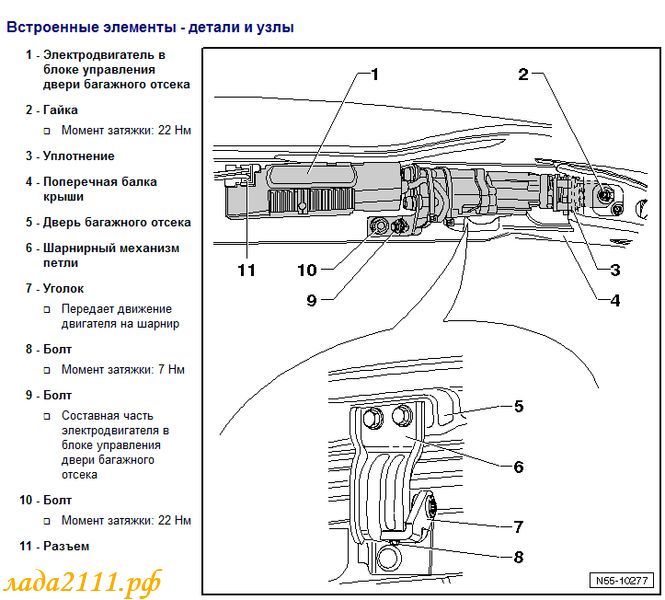

Комплектация двери багажного отсека с электроприводом включает в себя два двигателя в блоках управления крышки багажного отсека и петлю замка с доводчиком.

• Открывается дверь багажного отсека с электроприводом с помощью наружной ручки двери багажного отсека, кнопки в брелке дистанционного управления или с помощью кнопки в водительской двери.
• Закрывается дверь багажного отсека с электроприводом с помощью кнопки на ее внутренней обшивке или с помощью ее наружной ручки.

Электродвигатели крышки багажного отсека с электроприводом оснащены ограничителем усилия. Если при "открывании" дверь багажного отсека наталкивается на препятствие, то открытие прерывается. Если при "закрывании" дверь наталкивается на препятствие, то закрытие прерывается, и дверь вновь чуть приоткрывается.

Дверь багажного отсека также можно закрывать и открывать вручную. После кратковременного чуть сильного нажатия электродвигатели отключаются, и дверь можно открывать и закрывать с нормальным усилием.
При неисправности в электрике привод от электродвигателей не разъединяется, поэтому открывать и закрывать дверь необходимо с большим усилием.

Таким образом, если на ВАЗ использовать механизм автозакрытия багажника от иномарки, то кроме базовых элементов этой системы (которые обойдется в копеечку) потребуется еще и доводчик багажника. Следовательно, дальше мыслить в эту сторону не разумно.
Русский автомобиль предполагает простых и дешевых решений, например, использование для этих целей ЭСП:

---

Автоматическое закрытие багажника с помощью ЭСП в гаражных условиях

Потребуется:

1. Комплект из двух электростеклоподъёмников (ЭСП), в данном примере фирмы "Forward", цена 3000р;

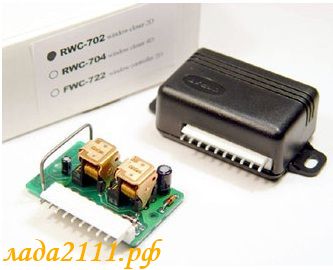

2. Модуль закрытия стёкол DenUp-RWC702m. Спрут, цена 500р;
3. Кнопка открытия багажника (21100-3710620), цена 50р.

С помощью инженерной смекалки и фантазии два ЭСП были установленны в багажник Приоры и подключены по простой схеме.

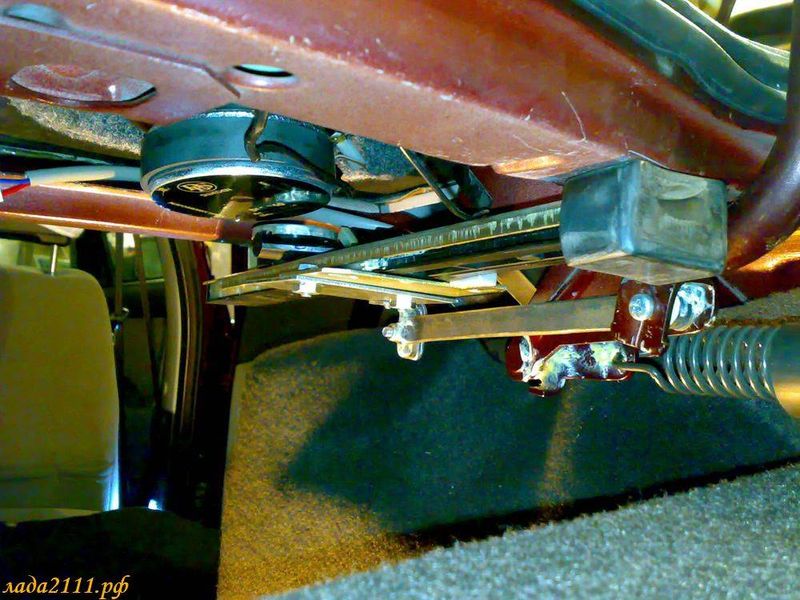

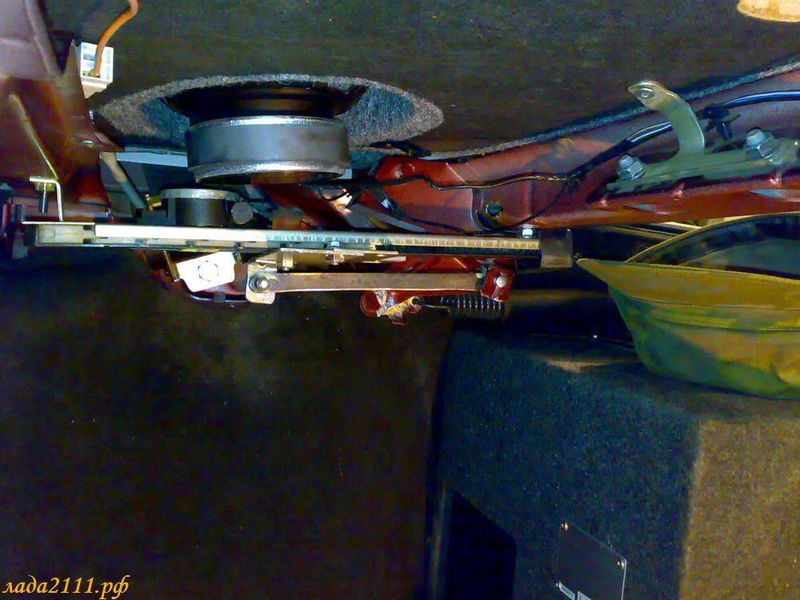

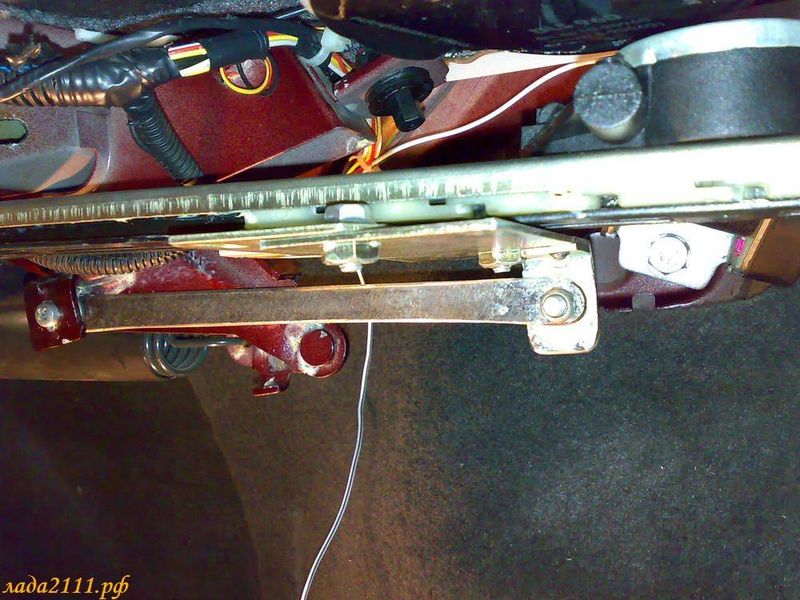

Задний конец рельсы ЭСП прикручен к поперечине, которая за спинкой, на нее ложится полка. На ЭСП кронштейн с приваренной гайкой, передний конец прикручен к балке, к которой приклеено заднее стекло. В ней со стороны салона делается прорезь по размеру, чтобы пролезла гайка М6, и можно держать ключом.


Почему два ЭСП, а не один ?
Вообще один ЭСП способен с трудом закрыть багажник, но при закрытии появляется перекос крышки. Два ЭСП выполняют свою работы без труда, а отсутствие перекоса делает систему более надежной. Единственное, возможно, потребуется немного отрегулировать положение замка багажника.

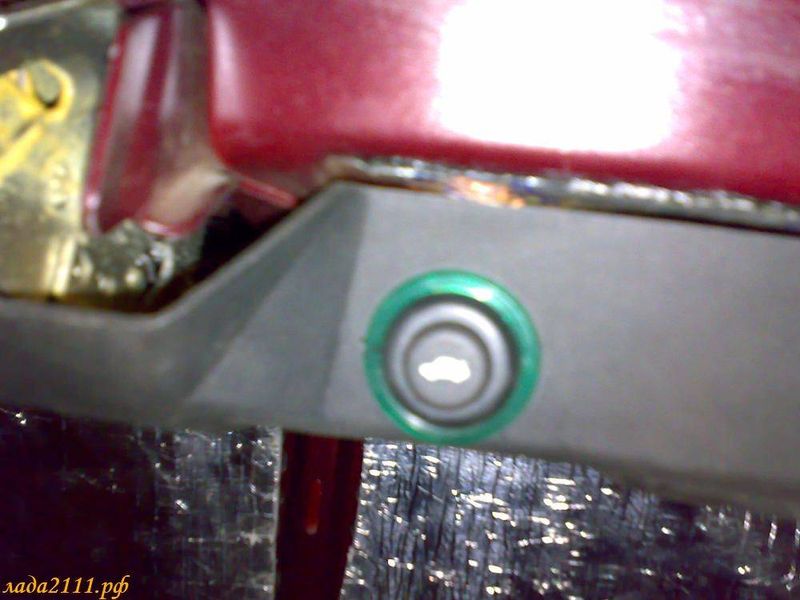

В результате при нажатии на кнопку открытия багажника в салоне или на пульте крышка багажника поднимается. Вторая кнопка установлена на крышке багажника в декоративном элементе, закрывающий актуатор. При ее нажатии крышка багажника закрывается автоматически.



Схема подключения для автоматического закрытия багажника:

Видео автозакрытия/открытия багажника:

Кто не привык следовать методом проб и ошибок есть готовое решение вопроса:

---

Дистанционное открытие и закрытие багажника на ЛАДА Приора

Это комплект "под ключ" от ООО"УралОптТорг". Все что нужно для установки есть в комплекте. Вы покупаете его и выполняете его установку самостоятельно по инструкции:

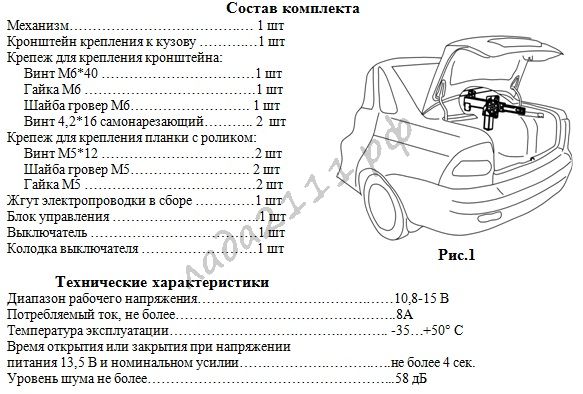

Механизм открытия и закрытия крышки багажника (далее МО – механизм открытия). МО предназначен для открытия и закрытия крышки багажника автомобилей оборудованных дистанционным приводом замка крышки багажника. МО устанавливается в багажном отделении, с правой стороны под задней полкой между катушкой ремня безопасности и местом установки динамика.

МО приводится в действие (открывается и закрывается) выключателем привода замка в салоне и кнопкой открытия багажника пульта дистанционного управления сигнализацией. Дополнительно на закрытие устанавливается выключатель на крышке багажника. Блок управления предназначен для автоматического управления, он отключает МО при достижении крайних положений крышки багажника и при механическом заклинивании (например, посторонний предмет под крышкой). При открывании крышки багажник освещается плафоном, если включены габаритные огни. При неисправном аккумуляторе имеется возможность открыть ключом крышку багажника, и поднять крышку рукой на 100 мм.

Установка механизма:

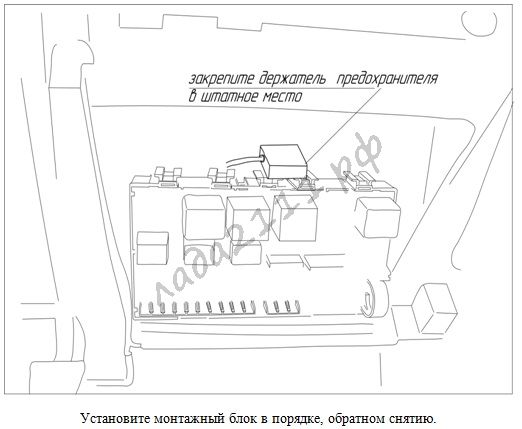

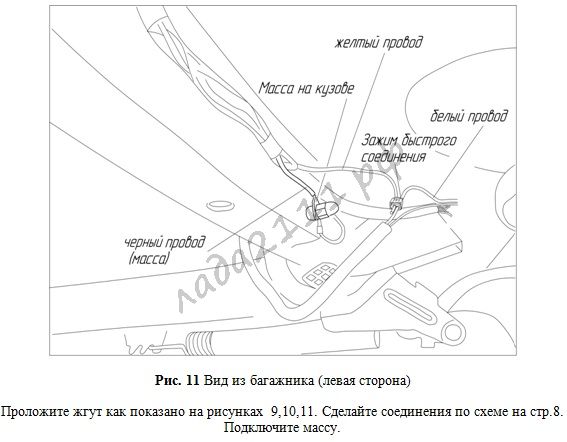

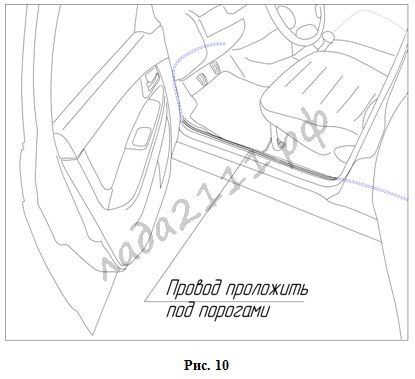

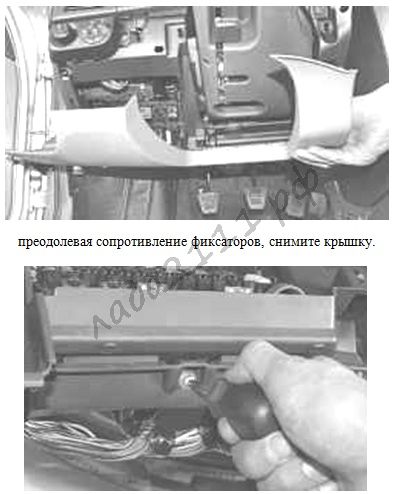

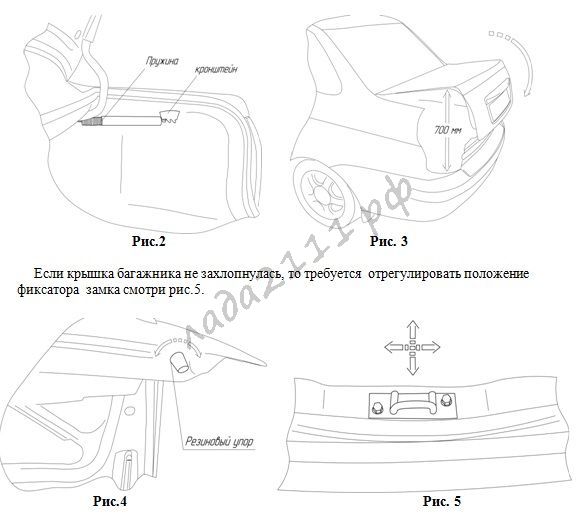

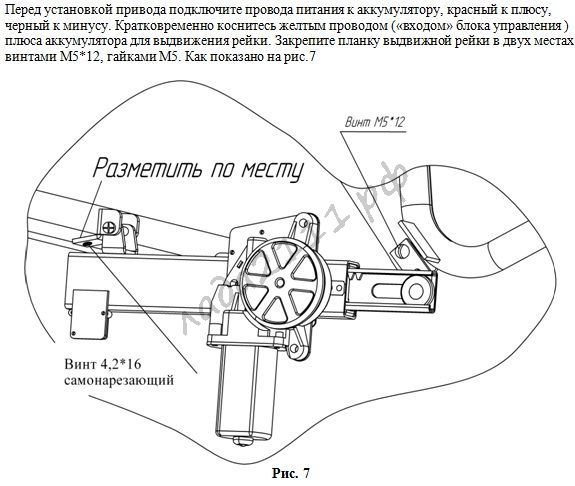

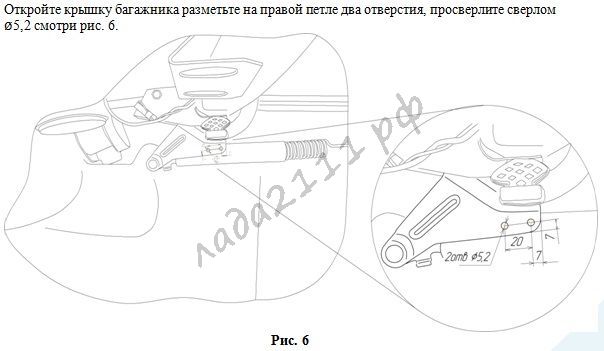

Откройте крышку багажника. Установите пружины в первое положения смотри рис.2.
Настройте закрытие крышки багажника под собственным весом с высоты приблизительно 700 мм от дна багажника смотри рис.3.
Для этого закрутите буферные резинки до упора смотри рис.4, сделайте пробное закрытие.



Видео: закрытие багажника с кнопки на ключе:

Представительство в Ижевске ООО"УралОптТорг"

• г.Ижевск, ул. Советская, 43
• тел.сот. 8-965-848-7777
• тел.раб. (3412) 51-07-12
• e-mail Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , icq 428-111-101

Похожее простое решение применяется и на иномарках:

---

Автозакрытие багажника на Nissan

Потребуется:

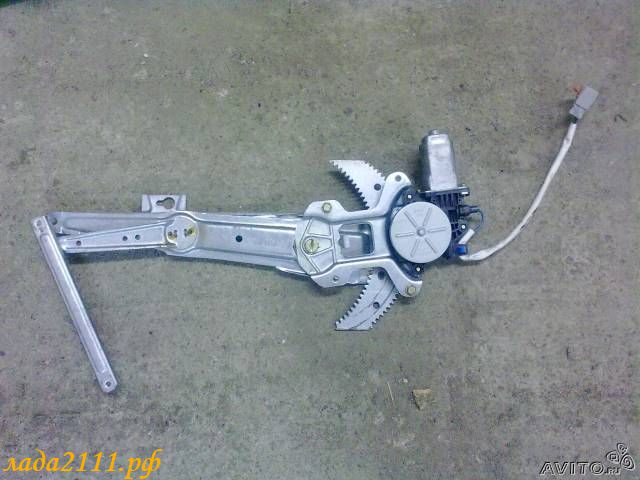

1. Один реечный стеклоподъемник ВАЗ 2106 фирмы "ГРАНАТ";
2. Модуль автоматического подъема стекол CENMAX на одно или два стекла;
3. Реле 5ти контактные - 3 штуки;
4. Реле 4х контактные – 2 штуки;
5. Колодка реле – 5 штук;
6. Диоды – 3 штуки;
7. Фишки(разъемы) двухконтактные – 4 штуки;
8. Монтажные провода;
9. Пружины от замка капота от ВАЗ 2115 – 2 штуки.;
10. Крепежные детали – болты, шайбы, винты, уголки и перфорированные пластины (покупались в строительном магазине).

Сначала необходимо доработать ЭСП. Для этого откручиваем болты, которые соединяют саму рейку и направляющую, и меняем положение мотора таким образом, чтобы он был расположен вдоль хода рейки. В результате крепление уже будет не на трех, а на двух болтах, но тоже очень крепкое. Далее необходимо отрезать лишнюю часть крепежной пластины, которая выпирает перпендикулярно ходу рейки, но делать это надо аккуратно, т.к. здесь будет закреплена планка нашего крепления.

Из перфорированной пластины вырезаем крепежную планку. Далее берем уголок и крепим к кузову двумя болтами. Железо в этом месте достаточно тонкое, поэтому для более надежного решения рекомендую взять либо уголки побольше, либо подложить пластину изнутри (у меня не получилось). Делаем подвижное соединение между планкой и уголком на основе болта и двух гаек, зазор должен быть минимальным.

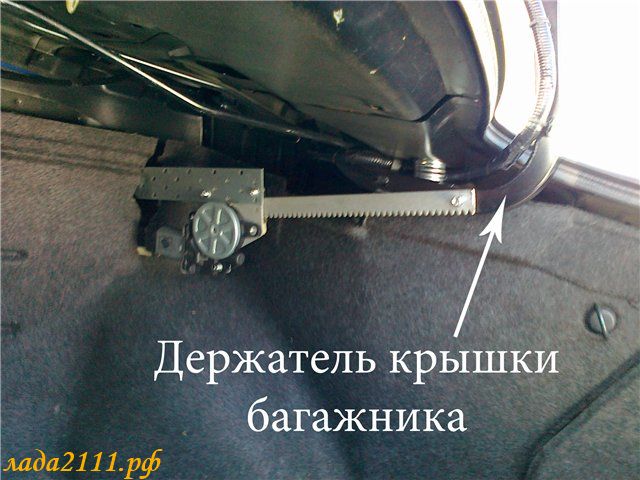

Далее нужно обрезать саму рейку, чтобы она не упиралась в кузов. Сверлим отверстие на самом краю рейки, чтобы прикрепить её к держателям крышки багажника. В данных держателях уже есть необходимые отверстия для крепления данных реек поэтому будем пользоваться ими. Крепим их друг к другу длинным болтом, пропущенным через держатели и рейку, также выставляем зазор и стопорим двумя гайками.

Для лучшей амортизации на держателях крышки багажника убираем резиновые упоры и ставим пружины от замка капота. Под последний виток пружины вставляем металлическую пластинку и болтом, через заводское отверстие из вынутого резинового отбойника, притягиваем пластинку вместе с пружиной к держателю крышки багажника. После этого можно подключить привод напрямую к аккумулятору и открывать\закрывать багажник, чтобы точно подогнать размеры рейки.

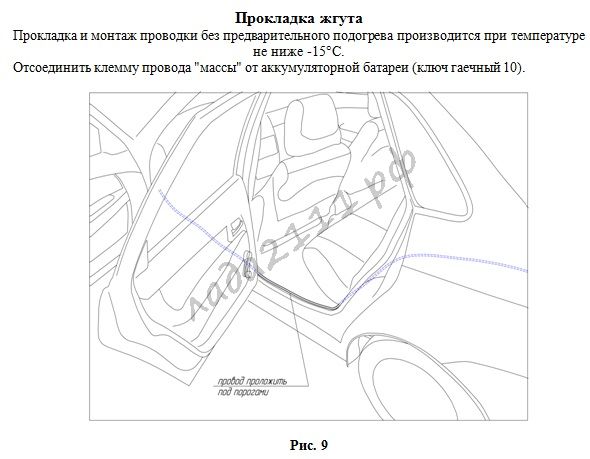

Подключение автозакрытия багажника: Ведем проводку от приводов ЭСП в левое заднее крыло, т.к. именно там будет располагаться наш блок управления.

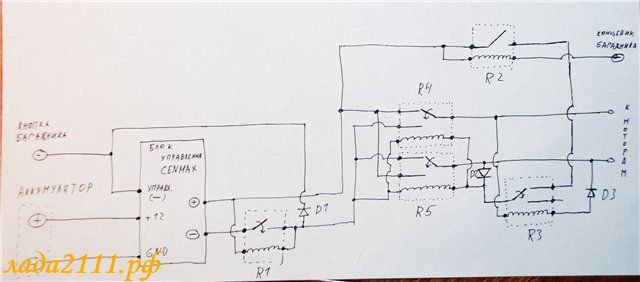

К блоку управления необходимо провести управляющий сигнал актуатора багажника. Также нужно подтянуть сигнал от концевика багажника. Собираем блок управления по схеме! Диоды подойдут маломощные, через них будут идти только управляющие и сигнальные токи. При подключении приводов моторов ЭСП необходимо соблюдать полярность, чтобы они выдвигали рейки в одном направлении.

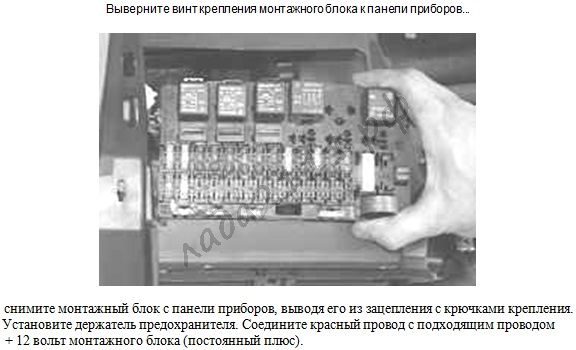

Питание на систему рекомендуется подключать отдельной проводкой от аккумулятора через предохранитель, т.к. система может потреблять большие токи и будет палить предохранители электрических систем, от которых Вы решите запитать Вашу систему.

Также необходимо сделать проставку, чтобы после открытия замка багажника и до начала работы системы, концевик оставался еще в разомкнутом положении, этого требует логика работы блока управления. В своем случае, я просто вкрутил небольшой саморез.
Если концевик багажника разомкнут перед началом работы приводов, то крышка будет подниматься, а если замкнут – то опускаться. Во время работы системы положение концевика не имеет значения и учитывается только перед запуском. Если при закрытии встречается какое-то препятствие, то система останавливается и далее необходимо еще раз нажать кнопку открытия багажника, чтобы его вернуть в открытое состояние и убрать лишние вещи.

На схеме отсутствует кнопка, которая размещается на крышке багажника, при помощи которой можно закрыть багажник. Делается она элементарно – просто одним концом замкнуть ее на массу, а другим подключить к управляющему входу блока управления.

Видео автоматического закрытия багажника

Цена опции "автозакрытие крышки багажника" у современных иномарок 1500-2000$, установка такой опции на ВАЗ обойдется в 3500 рублей. Причем, установка доводчика крышки багажника в нашем случае не требуется.

Кстати, а Вы знаете, как еще помочь крышке багажника открыться самостоятельно ?
