Ремонт микромотор редуктора печки нового образца ВАЗ 2110-12

27 Сентября 2016 | Автор: Ник | Просмотров: 9530 | Печать
Рейтинг 5.0 из 5. Голосов: 7
Эксплуатация и ремонт ВАЗ своими руками
Ремонт микромотор редуктора печки нового образца ВАЗ 2110-12 У автомобилей ВАЗ десятого семейства поток воздуха (холодный или горячий), идущий в салон, контролируется заслонкой, которая в свою очередь, управляется микромотор-редуктором (ММР). Он может быть причиной неправильной работы печки, но не спешите его менять, попробуйте его самостоятельно отремонтировать.
В зависимости от года выпуска ВАЗ 2110, 2111 или 2112 (переломный 2003 год) ММР могут быть старого или нового образца. Далее пойдет речь пойдет про ММР нового образца.

Проверка ММР

Схема системы автоматического управления отопителем:
mt_ignore

Проверяем, подает ли блок управления (САУО) управляющее напряжение на моторчик редуктора:
  1. При включенном зажигании проверяем напряжение при помощи мультиметра на контактах х1.2 (розовый) и х1.8 (коричневый) блока САУО. В крайнем положении регулятора температуры в течении 10-15 секунд должно появиться управляющее напряжение 10В.
  2. При переводе рукоятки температуры в другое крайнее положения, полярность управляющего напряжения должна меняться.
  3. Если напряжения нет, значит неисправен контроллер САУО.

Проверяем исправность датчика положения заслонки в ММР:

Истории наших читателей

"Гребаный таз!!!"

Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать - это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Узнать подробности >>
  1. В крайних положениях регулятора температуры (min и max) проверяем сопротивление между контактами х1.1 (зелёный) и х1.4 (голубой с пурпурной полосой) блока САУО. Пределы значений должны быть 5 КОм (в положении max) и 1.2 КОм (при min).
  2. Если сопротивление отсутствует, либо вал редуктора вращается, но сопротивления не меняется, то неисправен датчик положения заслонки.

Ремонт ММР

Снимаем микромотор редуктор.
mt_ignore

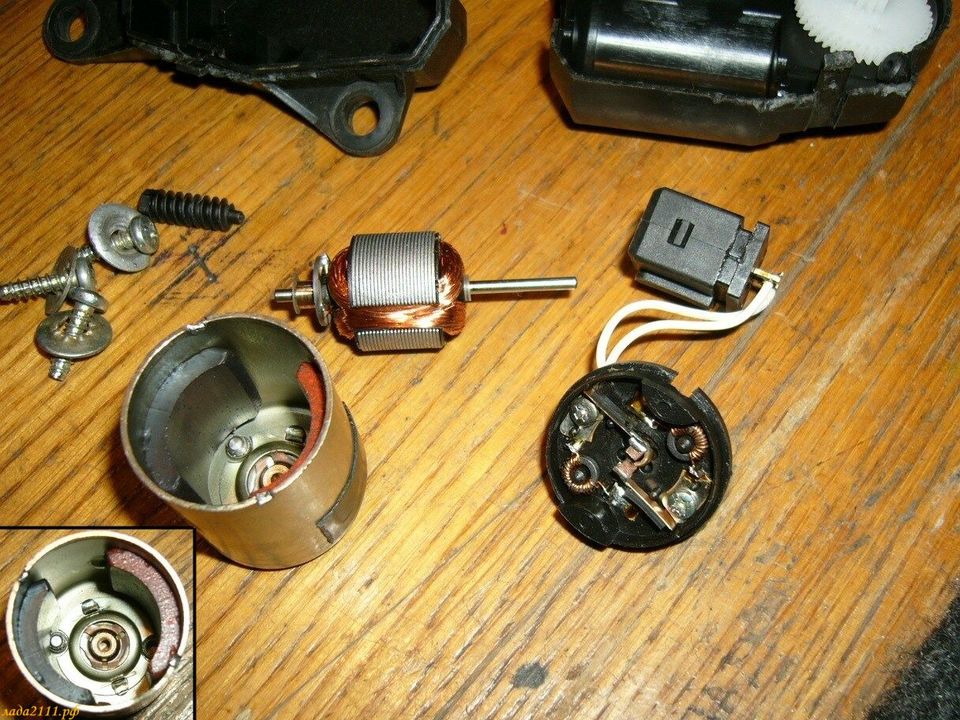

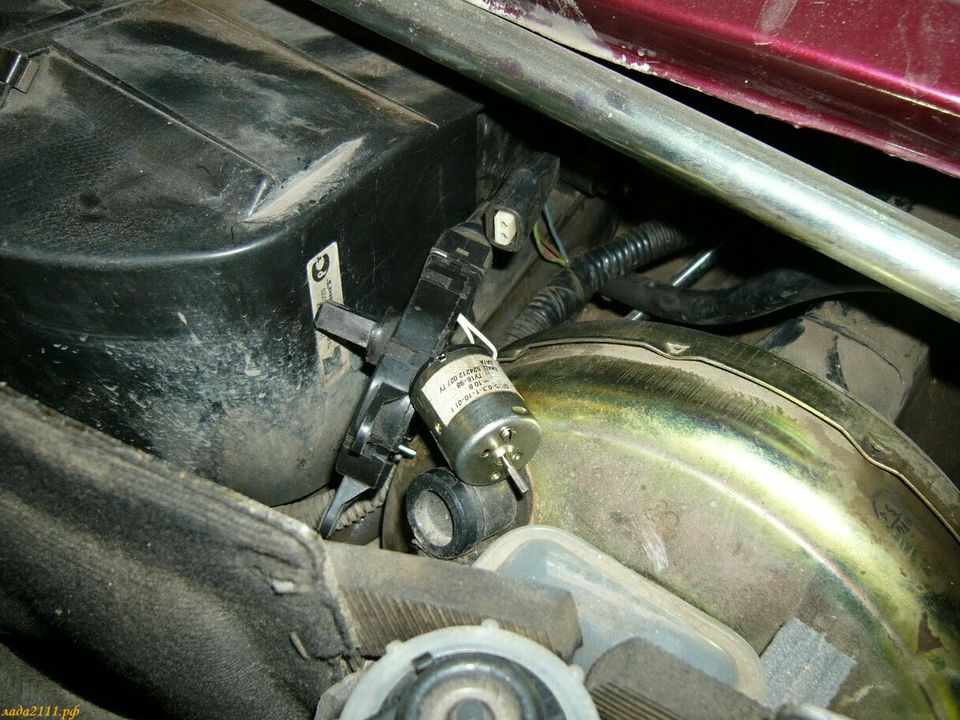

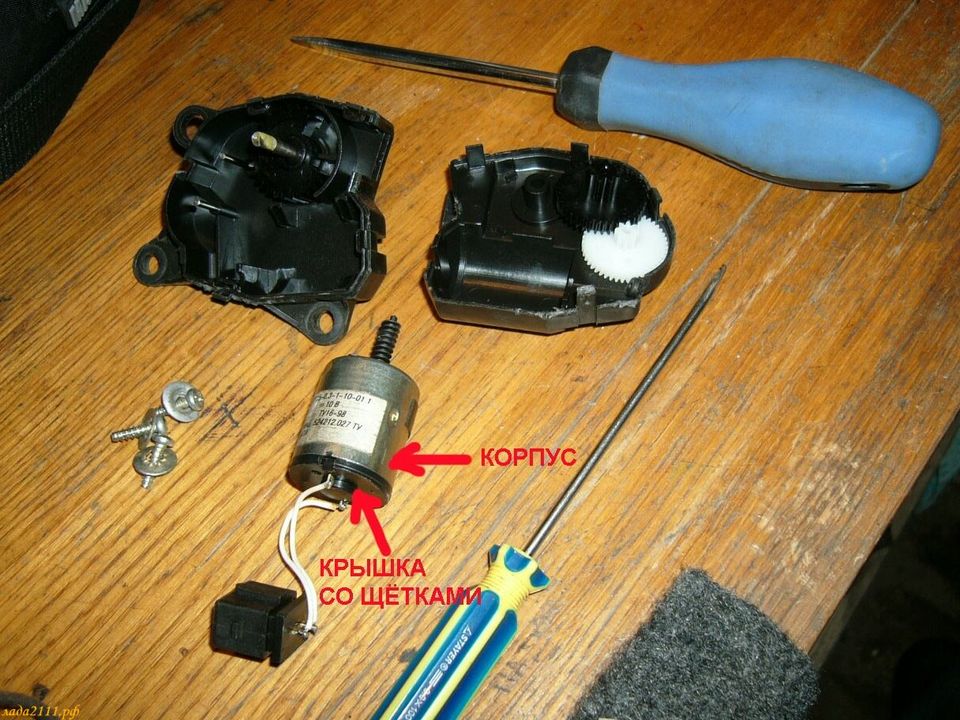

Разбираем корпус, поддевая фиксаторы тонкой отвёрткой. Достаем моторчик и проверяем, крутится ли он. Для этого подключаем его к разъему в моторном отсеке. Разбираем микромотор, аккуратно отгибая опрессованный в двух местах бортик. Отмечаем положение крышки относительно корпуса, чтобы при сборке не поменять моторчику полярность.

Если моторчик не работает, пытаемся найти обрыв, если рабочий, значит просто смазываем его и шестеренки редуктора силиконовой смазкой. Смазка должна сохранять свои свойства в большой температурном диапазоне (не густеть на морозе). При необходимости можно поменять датчик положения заслонки, использовать такого же типа.
разбираем ММР ВАЗ 2110проверяем моторчик ММР ВАЗ 2110разбираем моторчик ММР ВАЗ 2110разбираем ММР ВАЗ 2110

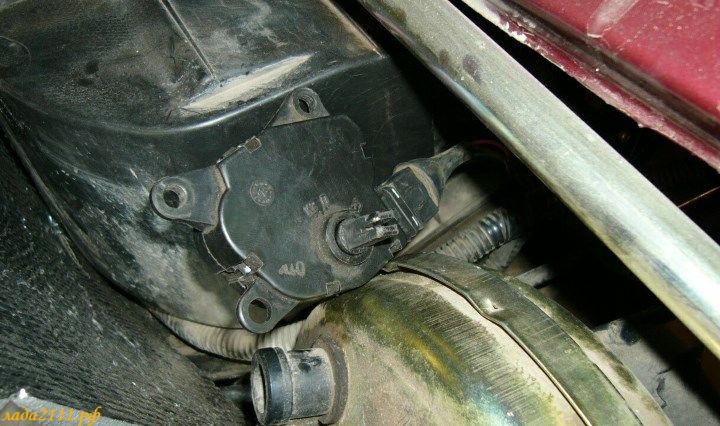

Сборку ММР выполняем в обратной последовательности, опрессовываем моторчик, соблюдая нанесённые метки. Подключаем к редуктору разъёмы, не устанавливая на место, проверяем работу.
mt_ignore
Напомним, чаще всего проблемы в работе печки связаны с неработающим блоком САУО. На втором месте - неисправный ММР. Принцип работы отопителя, а также способы его ремонта описаны в этой статье.
